Распространенные проблемы при обслуживании и тестировании тестера сопротивления контура

Тестер сопротивления шлейфа является важным инструментом для оценки электрического состояния низкоомных соединений силового оборудования. Он обычно используется для измерения контактного сопротивления управляющих переключателей, автоматических выключателей, шинных соединений, кабельных проводников, сварочных контактов и других токопроводящих петель.

Надежные результаты испытаний зависят не только от работы прибора, но и от правильной проводки, чистоты контрольных точек, правильного хранения и точной интерпретации аномальных показаний. В полевых условиях необычное измерение не всегда указывает на неисправность автоматического выключателя или неисправность тестера. Обрыв проводов напряжения, плохой контакт зажима и электромагнитные помехи могут вызывать аналогичные симптомы.

В этом руководстве объясняются основные требования к техническому обслуживанию и три типичные проблемы тестирования, возникающие при использовании тестера сопротивления шлейфа.

Что такое тестер сопротивления контура?

Тестер сопротивления контура, также известный как микроомметр или тестер сопротивления контактов, подает стабильный испытательный ток на проверяемую цепь и измеряет результирующее падение напряжения. Затем сопротивление рассчитывается по закону Ома.

Прибор используется для таких применений, как:

1. Испытание сопротивления контактов выключателя.

2. Измерение сопротивления контура переключателя управления.

3. Тестирование шин и разъемов.

4. Измерение сопротивления проводника кабеля.

5. Испытание сопротивления сварочного контакта.

6. Проверка контактов переключателя высокого напряжения.

При тестировании низкого сопротивления обычно используются отдельные соединения тока и напряжения. Этот четырехпроводной метод снижает влияние сопротивления измерительного провода и повышает точность измерений.Руководство по измерению низкого сопротивления Megger

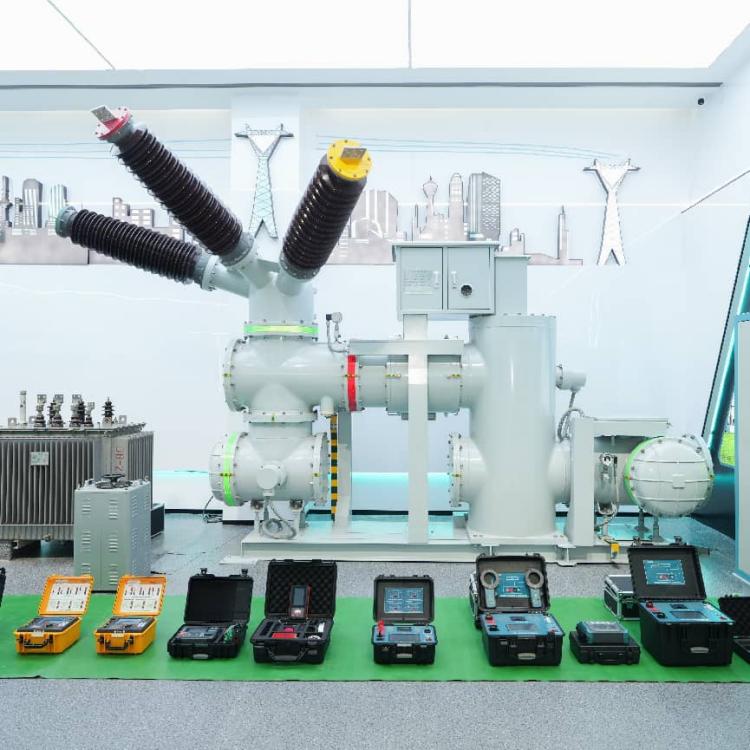

Weshine Electric Manufacturing Co., Ltd. — профессиональная высокотехнологичная фабрика, специализирующаяся на исследованиях, разработках, производстве и калибровке приборов для измерения сопротивления сильноточных контуров. Благодаря стандартизированным производственным цехам, независимым лабораториям и комплексным системам управления качеством ISO все тестеры Weshine производятся строго в соответствии с отраслевыми стандартами IEC и DL/T. Завод осуществляет полное тестирование производительности и калибровку перед доставкой, обеспечивая стабильный выходной ток, высокие характеристики защиты от помех и высокую повторяемость измерений в сложных условиях испытаний мощности на месте.

Интеллектуальный тестер сопротивления контура GDHL-200A/100A независимо разработан и серийно производится на заводе Weshine. Оптимизированный для сценариев полевых измерений с сильным током и низким сопротивлением, он обеспечивает стабильный выходной постоянный ток, сверхвысокую точность испытаний и высокую адаптируемость к окружающей среде, полностью удовлетворяя требованиям планового осмотра и профилактического обслуживания распределительных устройств высокого напряжения. Конкретные требования к испытательному току, точности и соответствию всегда следует сверять с документацией на изделие и применимыми местными стандартами.

Для высоковольтных выключателей испытания сопротивления контактов также следует проводить в соответствии с требованиями соответствующего стандарта на оборудование и требованиями производителя к техническому обслуживанию. МЭК 62271-100 применяется к автоматическим выключателям переменного тока, используемым в системах высокого напряжения выше 1000 В.МЭК 62271-100

Стандартные требования к техническому обслуживанию

Правильное хранение напрямую влияет на срок службы и стабильность измерений измерителя сопротивления контура. Как профессиональный производитель приборов для измерения мощности, компания Weshine в официальных спецификациях заводского обслуживания подчеркивает стандартизированное ежедневное хранение и техническое обслуживание, чтобы избежать отклонения характеристик и продлить срок службы прибора.

Храните прибор в подходящих условиях.

Тестер следует хранить в чистом, сухом и хорошо проветриваемом помещении. В месте хранения не должно быть:

1, чрезмерная влажность

2. Проводящая пыль.

3, Масляный туман

4. Солевой спрей.

5, Коррозионные газы

6, прямой солнечный свет

7, экстремальные изменения температуры.

Влага и коррозийные загрязнения могут повредить клеммы, внутренние платы, переключатели и изоляционные компоненты. Пыль также может повлиять на пути охлаждения и снизить надежность электрических соединений.

Держите инструмент вертикально

Не кладите тестер в деревянный ящик и не кладите на него тяжелые предметы. По возможности передняя панель должна быть обращена вверх при хранении и транспортировке.

Это помогает защитить:

1. Дисплей и кнопки управления.

2, Выходные клеммы

3. Внутренний трансформатор и схемы в сборе.

4. Система охлаждения.

5. Защитный корпус

Во время транспортировки прибор следует закреплять во избежание ударов, вибрации или повреждения кабеля.

Используйте влагостойкие материалы

Если тестер хранится во влажной среде, подложите под него подходящий влагонепроницаемый материал. Не допускайте прямого контакта нижней части корпуса с влажным полом или поверхностью.

Перед следующим испытанием проверьте прибор на наличие конденсата. При наличии влаги дайте тестеру полностью высохнуть, прежде чем подключать его к источнику питания или тестируемому объекту.

Три распространенные проблемы тестирования в полевых условиях

1. Открытое напряжение в проводке в сочетании с сильными электромагнитными помехами.

Обрыв провода напряжения или ослабленное соединение напряжения являются одной из наиболее частых причин ненормальных показаний.

Типичные симптомы

В зависимости от условий на объекте показания сопротивления могут показывать:

1. Превышение диапазона или бесконечное значение.

2、Очень нестабильное значение

3. Значение, которое меняется при перемещении тестовых проводов.

4. Результат выглядит нормальным, но не может быть повторен.

Когда провод напряжения отсоединен, схема измерения напряжения может не получить правильный сигнал. В то же время находящаяся поблизости шина под напряжением может создать емкостную связь и вызвать нежелательное дифференциальное напряжение в разомкнутой измерительной цепи.

Возможные последствия

Сильные помехи могут привести к тому, что тестер отобразит значение, превышающее предельное значение. Неопытный оператор может ошибочно прийти к выводу, что у автоматического выключателя серьезная проблема с сопротивлением контактов, и организовать ненужное техническое обслуживание при отключении электроэнергии.

Более легкие помехи могут привести к получению значения в пределах ожидаемого диапазона. Это сложнее определить, поскольку результат может оказаться действительным, даже если подключение напряжения неисправно.

В этом случае измерение может быть ошибочно отнесено к:

1. Плохой контакт выключателя.

2. Поврежденный тестовый зажим.

3. Внутренняя ошибка тестера.

4. Нестабильный источник питания.

Рекомендуемая проверка

Перед заменой тестера или выводом автоматического выключателя из эксплуатации проверьте:

1. Подключены ли оба провода напряжения.

2. Надежно ли закреплены зажимы напряжения.

3. Чистые ли клеммы напряжения.

4. Правильно ли подобраны провода тока и напряжения.

5. Остаются ли показания стабильными после повторного подключения цепи напряжения.

6. Создают ли помехи близлежащие находящиеся под напряжением проводники.

Четырехпроводное измерение сопротивления является надежным только в том случае, если и цепь тока, и схема выборки напряжения завершены. Хороший контакт в контрольных точках также важен, поскольку сопротивление зонда и соединения может влиять на измерения с низким сопротивлением.Руководство для низкоомного тестера Megger

2. Оксидная или масляная пленка на клеммах выключателя.

После длительной эксплуатации на клеммах выключателя может образоваться оксидный слой, масляная пленка, скопление пыли или другие загрязнения. Это особенно часто случается, когда оборудование работает во влажной, загрязненной или пыльной среде.

Почему это влияет на тест

Испытательный зажим должен иметь прочный металлический контакт с клеммой. Если оксидная или масляная пленка отделяет зажим от проводящей поверхности, в испытательную цепь вводится дополнительное контактное сопротивление.

Это может повлиять на путь выборки напряжения и привести к неточным или нестабильным результатам. Отображаемое значение может не отражать фактическое сопротивление главных контактов автоматического выключателя.

Возможные симптомы включают в себя:

1. Значение сопротивления выше ожидаемого.

2. Показания, которые изменяются при нажатии или перемещении зажима.

3、Значительные различия между фазами

4. Плохая повторяемость.

5. Внезапное снижение после очистки терминала.

Корректирующие меры

Перед испытанием осмотрите поверхность клеммы и зажимные губки. Удалите незакрепленные загрязнения, используя утвержденный метод очистки, и убедитесь, что область контакта сухая.

Испытательный зажим должен быть подсоединен к чистой, прочной и механически стабильной поверхности. Не полагайтесь на ослабленный зажим или загрязненную точку только потому, что прибор начал испытание.

После повторного подключения проводов повторите измерение. Если значение становится стабильным и постоянным, первоначальный ненормальный результат мог быть вызван плохим контактом, а не неисправностью автоматического выключателя.

Не используйте абразивные методы, которые могут повредить гальванические клеммы или изменить контактную поверхность, если производитель оборудования не одобрил эту процедуру.

3. Проводка с открытым напряжением без сильных помех в электрическом поле.

Открытый провод напряжения не всегда приводит к выходу за пределы диапазона. Если на объекте нет сильного внешнего электрического поля или емкостной связи, усилитель может почти не получать входной сигнал дифференциального режима.

В этой ситуации прибор может отображать значение, близкое к нулю.

Почему это вводит в заблуждение

Неопытный оператор может интерпретировать показания, близкие к нулю, как свидетельство того, что:

1. Тестер не работает.

2. Усилитель поврежден.

3. Тестовый ток не генерируется.

4. Инструмент требует ремонта или замены.

В этом случае испытание может быть остановлено без необходимости. Это может привести к увеличению простоя оборудования, задержке технического обслуживания и увеличению рабочей нагрузки полевой группы.

Как определить проблему

Прежде чем объявить тестер неисправным, необходимо проверить показания, близкие к нулю или ненормальные.

Проверьте следующее:

1. Проверьте текущее выходное соединение.

2. Убедитесь, что оба провода напряжения подключены.

3. Осмотрите зажимы напряжения и клеммы.

4. Проверьте, завершена ли тестовая схема.

5. Сравните показания с известным эталоном или повторным соединением.

6. Просмотрите индикаторы самотестирования и сигнализации прибора.

7. Убедитесь, что отображаемое значение изменяется нормально при правильном подключении тестовой цепи.

Измерение сопротивления, которое внезапно падает до нуля, не следует принимать без проверки проводки. Результат должен быть воспроизводимым и соответствовать состоянию оборудования и историческим данным.

Как избежать неверных суждений

При появлении аномальных показаний сопротивления контура выездным специалистам не следует сразу винить автоматический выключатель или прибор. Систематический осмотр более надежен.

Используйте следующую последовательность:

1. Остановите тест и убедитесь, что оборудование находится в безопасном обесточенном состоянии.

2. Проверьте проводку тока и напряжения отдельно.

3. Проверьте положение зажима и чистоту клемм.

4. Ищите близлежащие проводники под напряжением и возможные электромагнитные помехи.

5. Подключите провода и повторите измерение.

6. Сравните результат с другими этапами и предыдущими записями.

7. Проверьте тестер, используя соответствующий эталонный метод или метод проверки.

8. Только после этого определите, требует ли оборудование или тестер дальнейшего обслуживания.

9. Отображаемое значение сопротивления всегда следует учитывать вместе с испытательным током, качеством соединения, условиями окружающей среды, сравнением фаз и историей оборудования.

Ключевые моменты для надежного тестирования сопротивления контура

Наиболее важными факторами при полевых испытаниях являются:

1. Содержите тестер в чистоте, сухости и храните его надлежащим образом.

2. Используйте полное четырехпроводное соединение.

3. Внимательно проверьте провода напряжения перед подачей испытательного тока.

4. Убедитесь, что зажимы соприкасаются с чистыми металлическими поверхностями.

5. Помните об электромагнитных помехах от близлежащих шин, находящихся под напряжением.

6. Повторите подозрительные измерения после исправления соединения.

7. Никогда не диагностируйте неисправность выключателя по одному ненормальному показанию.

8. Следуйте руководству по эксплуатации тестера и применимым стандартам энергетической отрасли.

Часто задаваемые вопросы

Что может измерить тестер сопротивления шлейфа?

Он может измерять контактное сопротивление выключателя, сопротивление контура управляющего переключателя, соединения шин, сопротивление проводника кабеля и сопротивление сварочного контакта.

Почему тестер показывает бесконечное значение сопротивления?

Бесконечное значение или значение, выходящее за пределы диапазона, может быть вызвано обрывом провода напряжения, плохим контактом зажима, неполной испытательной цепью или настоящим разрывом цепи. Перед диагностикой оборудования необходимо проверить проводку.

Почему показания вдруг становятся нулевыми?

Показания, близкие к нулю, могут возникнуть, когда схема выборки напряжения разомкнута и внешние электромагнитные помехи незначительны. Это не обязательно означает, что тестер неисправен.

Может ли оксидная пленка повлиять на измерение контактного сопротивления?

Да. Оксид, масло и грязь могут помешать испытательным зажимам обеспечить надежный металлический контакт и могут создать дополнительное сопротивление в измерительной цепи.

Как следует хранить тестер сопротивления шлейфа?

Храните его в сухом, вентилируемом, защищенном от пыли помещении, без агрессивных газов. Держите переднюю панель вверх и при необходимости используйте влагонепроницаемый материал под прибором.

Заключение

Большинство аномальных показаний сопротивления контура не вызваны каким-то одним фактором. Открытая проводка под напряжением, плохой контакт зажима, загрязнение клемм и электромагнитные помехи могут исказить результат теста.
