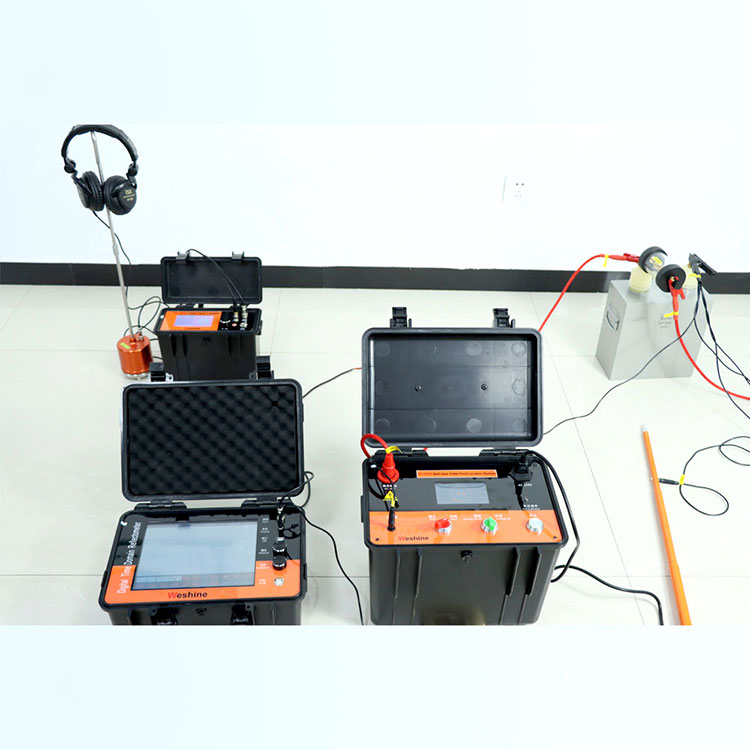

TDR-локатор повреждений кабеля: как он работает и почему он важен для точной диагностики кабеля

Для поиска неисправностей в подземных или проводных кабелях традиционно применялись разрушительные методы, такие как раскопки по всей длине или перерезание кабеля. СегодняTDR-локатор повреждений кабеляменяет это полностью.Весайнпредоставляет расширенныеTDR-локатор повреждений кабелярешения, которые неразрушающим образом определяют места неисправностей. Основная технология основана на рефлектометрии во временной области, которая посылает низкоэнергетический импульс по кабелю и измеряет время, необходимое для отражения от повреждения.

Принцип работы

A TDR-локатор повреждений кабеляработает как радар для кабелей. Он запускает в кабель кратковременный импульс низкого напряжения. Когда импульс сталкивается с изменением импеданса, например, при размыкании цепи, коротком замыкании или попадании воды, часть импульса отражается обратно. Устройство измеряет время между отправкой и получением импульса. Используя известную скорость распространения (Vp) для этого типа кабеля, он рассчитывает расстояние до места повреждения по формуле: Расстояние = (Скорость × Время) / 2.

Почему не происходит никаких повреждений

В отличие от высокопотенциальных тестеров, которые нагружают изоляцию,TDR-локатор повреждений кабеляиспользует уровни энергии, намного ниже выдерживаемого напряжения кабеля. Он не требует подачи большого тока или разрушения оболочки кабеля. Измерение является пассивным с точки зрения кабеля — подается только короткий сигнал малой мощности.Весайнинженерное обеспечение гарантирует, что даже конфиденциальные кабели данных или кабели связи останутся невредимыми во время испытаний.

Часто задаваемые вопросы о поиске повреждений кабеля TDR. Часто задаваемые вопросы.

Вопрос 1. Может ли кабельный дефектоскоп TDR обнаружить неисправности в кабелях, находящихся под напряжением?

Отвечать:Да, многие современныеTDR-локатор повреждений кабеляподразделения, в том числе изВесайн, оснащены встроенными фильтрами, которые блокируют сигналы мощности 50/60 Гц. Это позволяет проводить испытания низковольтных кабелей под напряжением до 400 В переменного или постоянного тока без повреждения устройства или кабеля. Однако для безопасности и точности на высоковольтных линиях кабель следует обесточивать.

Вопрос 2. Какие типы повреждений кабеля может выявить детектор повреждений кабеля TDR, не разрезая кабель?

Отвечать: A TDR-локатор повреждений кабеляможет выявить обрывы цепей, короткие замыкания, места соединений, попадание воды или влаги, смятые секции и корродированные соединения. Форма отраженного сигнала отображает отклонение вниз для короткого разлома и отклонение вверх для открытого разлома. Он не может измерять резистивные повреждения с очень высоким сопротивлением (более нескольких сотен Ом) без дополнительных аксессуаров, таких как фильтр отражения дуги высокого напряжения, но стандартные повреждения с низким сопротивлением легко обнаруживаются.

Вопрос 3. Насколько точен детектор повреждений кабеля TDR для кабелей длиной более 1 км?

Отвечать:Точность зависит от настройки скорости распространения (Vp) и точности временной развертки устройства. Высококачественные агрегаты, такие какВесайн TDR-локатор повреждений кабелядостичь ±1% дальности или ±0,5 метра, в зависимости от того, что больше. Для кабеля длиной 2 км это означает погрешность в пределах 20 метров. Точность повышается при правильной калибровке Vp с использованием кабеля известной длины. Факторы окружающей среды, такие как температура и старение кабеля, могут незначительно влиять на Vp, поэтому для важных измерений рекомендуется повторная калибровка.

Пример практического применения

Для измерения расстояния до места повреждения оператор подключаетTDR-локатор повреждений кабеляк одному проводнику и экрану или земле. Устройство автоматически отправляет импульсы и отображает отраженную форму волны. Расстояние до места повреждения считывается прямо на экране.ВесайнМодели включают автоматическую калибровку одной кнопкой и распознавание типа неисправности, что сокращает количество ошибок пользователя и время тестирования.
