Испытательная система переменного тока Hipot без частичного разряда 100 кВ

Испытательная система Hipot переменного тока без частичного разряда 100 кВ — это профессиональное решение для высоковольтных испытаний, разработанное для испытаний на выдерживаемое напряжение переменного тока и обнаружения частичного разряда трансформаторов, распределительных устройств, изоляторов, кабелей, вводов, оборудования КРУЭ и другого электрического оборудования.

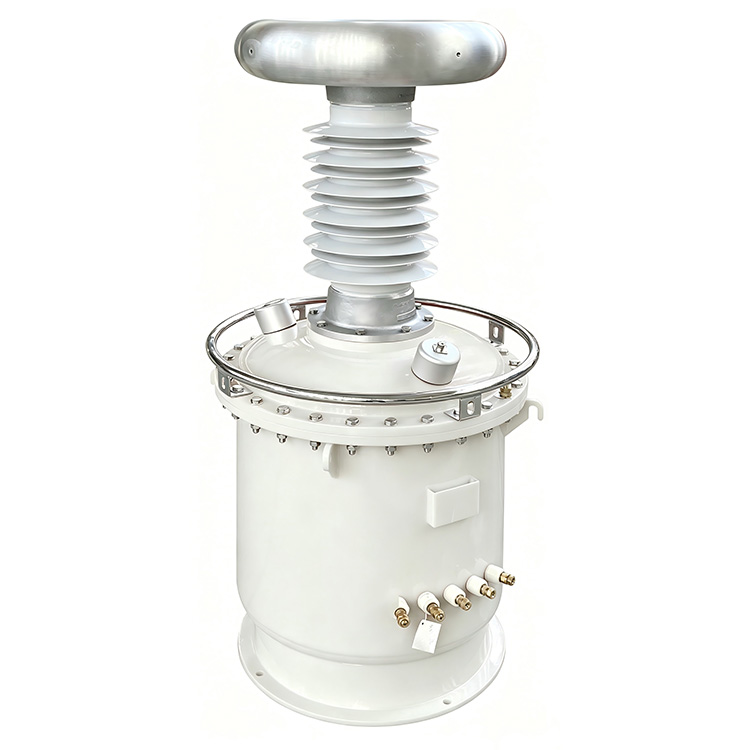

В системе используется испытательный трансформатор с элегазовой изоляцией вместо традиционной масляной конструкции, что устраняет риск загрязнения маслом и одновременно значительно снижает вес оборудования на 20–60%. Этот трансформатор может похвастаться превосходной изоляцией и сверхнизким уровнем частичных разрядов, достигая уровня частичного разряда ≤3 пКл. Полная система поддерживает общий частичный разряд не выше 5 пКл при работе при номинальном напряжении.

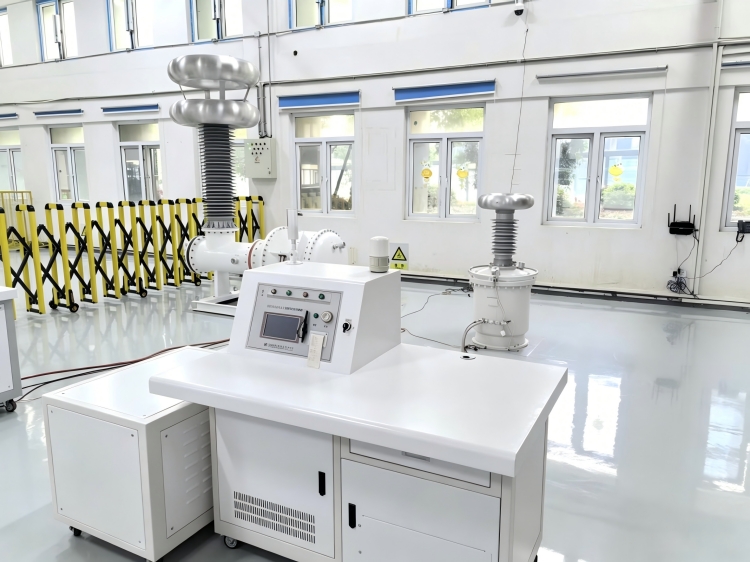

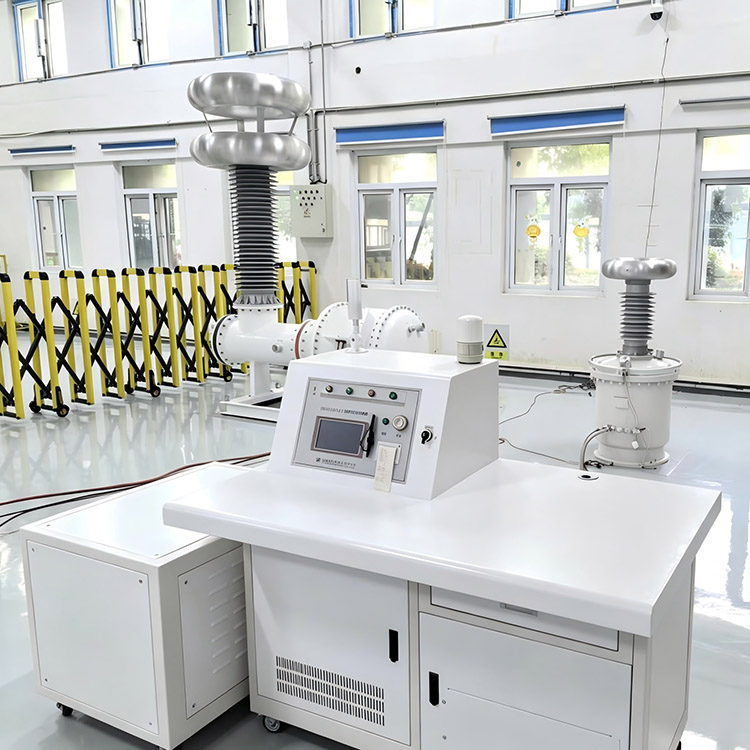

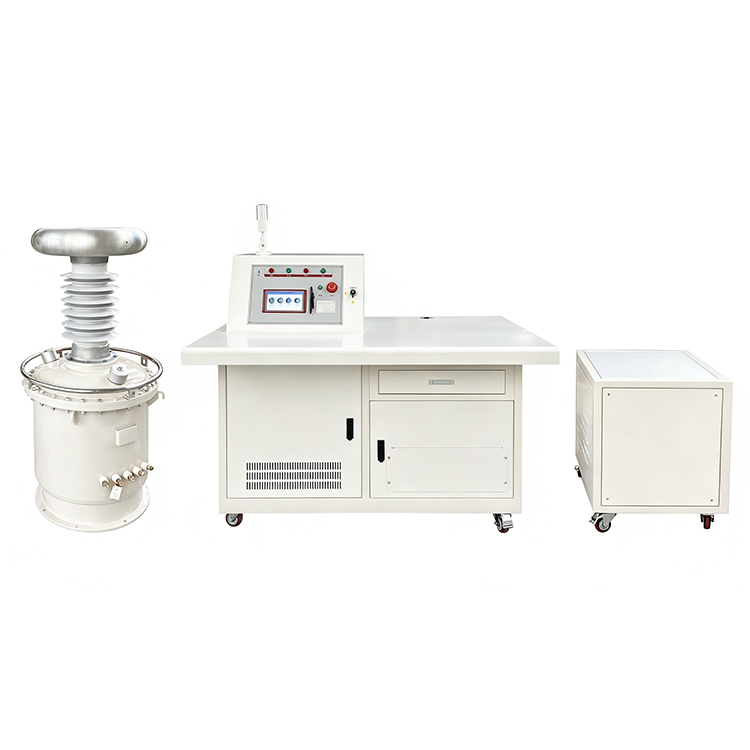

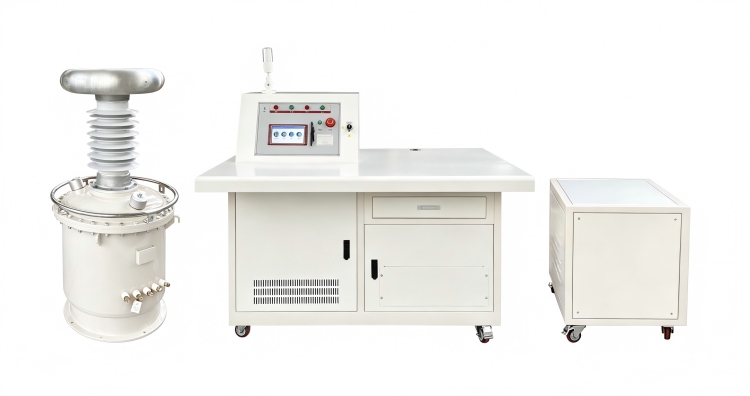

Эта полная интегрированная испытательная система состоит из испытательного трансформатора высокого напряжения, разделительного конденсатора, реактора ограничения тока высокого напряжения, реактора компенсации низкого напряжения, изолирующего трансформатора, пульта автоматического управления, а также компенсационного шкафа. Его встроенная структура компенсации низкого напряжения может эффективно снизить потребление входного тока максимум на 60%, что помогает повысить энергоэффективность и сократить ежедневные эксплуатационные расходы.

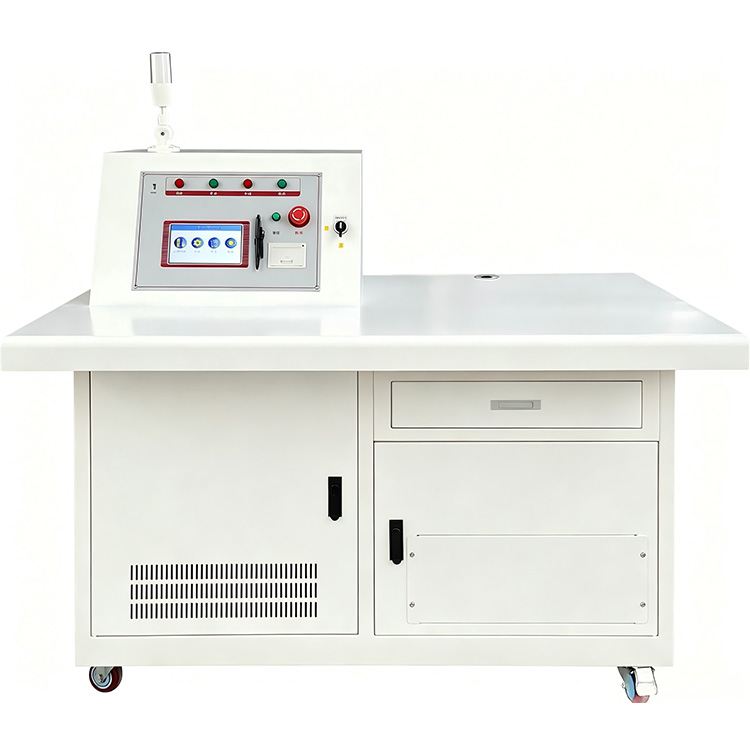

Система, оснащенная 7-дюймовым цветным сенсорным экраном, поддерживает как автоматический, так и ручной режимы тестирования. Пользователи могут независимо настраивать до пяти ступеней напряжения, скорость изменения напряжения и продолжительность выдерживаемых испытаний. Функции автоматического тестирования включают в себя линейное изменение напряжения, компенсационное переключение, синхронизацию, снижение напряжения, сохранение данных и печать отчетов, что значительно повышает эффективность и повторяемость тестирования.

Разработанная для высоковольтных лабораторий и полевых испытаний, система обеспечивает стабильный синусоидальный выходной сигнал с искажением формы сигнала менее 5 %, низкий рабочий шум и надежную защиту от перенапряжения и перегрузки по току. Масштабируемая конструкция позволяет аналогичным системам в этой серии продуктов достигать номинального напряжения до 1200 кВ для испытаний сверхвысоким напряжением.

Руководство по продукту

Как работает система

Испытательная система Hipot переменного тока без частичного разряда напряжением 100 кВ генерирует стабильное высокое напряжение на выходе промышленной частоты через испытательный трансформатор с элегазовой изоляцией. Во время испытаний разделительный конденсатор и измерительная схема постоянно контролируют активность частичных разрядов, в то время как система автоматического управления управляет процессами повышения, удержания и снижения напряжения.

Низковольтный компенсационный реактор снижает требуемый входной ток, что повышает энергоэффективность и снижает нагрузку на подключенный источник питания. Вся система способна одновременно выполнять испытания на выдерживаемое напряжение и измерение частичных разрядов, поэтому пользователи могут проводить тщательную оценку характеристик изоляции всех видов высоковольтного оборудования.

Функции

1. Конструкция трансформатора с элегазовой изоляцией без загрязнения маслом.

2. Общий уровень частичного разряда ≤5 пКл.

3. Уровень частичного разряда трансформатора ≤3 пКл.

4. Номинальное выходное напряжение до 100 кВ.

5. Компенсация реактивной мощности снижает ток источника до 60%.

6. Режимы автоматического и ручного тестирования.

7. Пятиступенчатое программируемое напряжение и настройки времени.

8. Регулируемая скорость изменения напряжения от 0,5 кВ/с до 2,5 кВ/с.

9. Автоматическое компенсационное переключение и регулирование напряжения.

10. Функции хранения и печати исторических данных.

11. Высокоточное измерение напряжения.

12. Стабильный синусоидальный выходной сигнал с искажениями ≤5%.

13. Низкий уровень шума: ≤65 дБ.

14. Комплексная защита от перенапряжения и перегрузки по току.

15. Подходит для испытаний на частичный разряд и выдерживаемое напряжение переменного тока.

Области применения

1、Энергетические компании

Используется для плановых испытаний изоляции и оценки частичных разрядов трансформаторов, распределительных устройств, КРУЭ-оборудования, кабелей и оборудования подстанций.

2. Лаборатории высокого напряжения.

Подходит для типовых испытаний, заводских приемочных испытаний и исследовательских проектов, требующих сверхнизких характеристик частичного разряда.

3、Производители трансформаторов

Используется для контроля качества, проверки изоляции и окончательных заводских испытаний силовых и распределительных трансформаторов.

4、Университеты и научно-исследовательские институты

Поддерживает инженерное образование в области высоких напряжений, исследования изоляции и проекты передовых электрических испытаний.

5、Промышленные и горнодобывающие предприятия

Обеспечивает профилактическое техническое обслуживание и оценку состояния изоляции критического электрооборудования.

Типичные тестовые задания

1. Испытание выдерживаемого напряжения трансформатора переменного тока.

2. Испытание частичного разряда КРУЭ.

3. Испытание распределительного устройства высокого напряжения

4. Испытание изоляции силового кабеля.

5. Испытание изолятора и втулки.

6. Заводские приемочные испытания электрооборудования.

7. Лабораторные исследования высокого напряжения.

8. Программы профилактического обслуживания.

Преимущества Weshine

Weshine Electric специализируется на разработке и производстве высоковольтного испытательного оборудования, а также систем измерения частичных разрядов. Наши испытательные стенды переменного напряжения с элегазовой изоляцией отличаются чрезвычайно низким выходом частичных разрядов, интеллектуальным автоматическим режимом работы, энергосберегающей компенсационной технологией и надежными защитными модулями. Все решения Weshine, созданные для выполнения сложных задач испытаний как в лабораториях, так и на рабочих местах, помогают клиентам проводить точные проверки характеристик изоляции, соответствовать соответствующим отраслевым стандартам и поддерживать стабильную долгосрочную работу их высоковольтного оборудования.

Наша система испытания высокого напряжения переменного тока на напряжение 100 кВ без частичного разряда может полностью удовлетворить все ваши требования к высоковольтным испытаниям изоляции и мониторингу частичных разрядов. Не стесняйтесь обращаться к нашей команде в любое время для получения индивидуальных решений, подробных технических данных и конкурентоспособных предложений.
