Система испытания выдерживаемого напряжения переменного тока без частичного разряда

Используя передовую технологию элегазового трансформатора, система испытания выдерживаемого напряжения переменного тока без частичного разряда обеспечивает стабильное выходное напряжение 250 кВ с общим уровнем частичных разрядов ≤5 пКл. Благодаря интеллектуальному автоматическому управлению, компенсации реактивной мощности, малошумной работе и комплексным функциям защиты он идеально подходит для электроэнергетических предприятий, промышленных предприятий, университетов, научно-исследовательских институтов и лабораторий высокого напряжения.

Поскольку энергетическая промышленность постоянно повышает стандарты проверки изоляции и обнаружения микрочастичных разрядов, эта испытательная установка разработана с учетом требований рынка. В отличие от обычных маслонаполненных испытательных трансформаторов, изоляция SF6 устраняет риски разлива масла и загрязнения, а также снижает общий вес оборудования на 20–60 %, что упрощает транспортировку и размещение.

Все эти надежные характеристики подкреплены профессиональным производственным потенциалом. Weshine® — это современная высокотехнологичная фабрика, специализирующаяся на исследованиях и разработках, производстве, продаже и обслуживании устройств автоматизации энергосистем и испытательных приборов. Продукция продается по всему миру и получила положительные отзывы от многих клиентов.

Производительность

В системе испытания выдерживаемого напряжения переменного тока без частичного разряда используются трансформаторы с элегазовой изоляцией для поддержания стабильного выходного напряжения 250 кВ, ограничивая общий частичный разряд до уровня ≤5 пКл. Интеллектуальное автоматическое управление, компенсация реактивной мощности, низкий уровень шума и многоуровневая защита делают его практичным выбором для электростанций, промышленных клиентов, университетов и исследовательских лабораторий.

Индекс частичного разряда всей машины достигает ≤5 пКл, а встроенный элегазовый трансформатор генерирует только частичный разряд ≤3 пКл при номинальном напряжении. Такие превосходные изоляционные характеристики делают его идеальным для проверки частичных разрядов, заводских приемочных проверок, проверки изоляции и различных исследовательских задач, связанных с высоким напряжением.

Структура

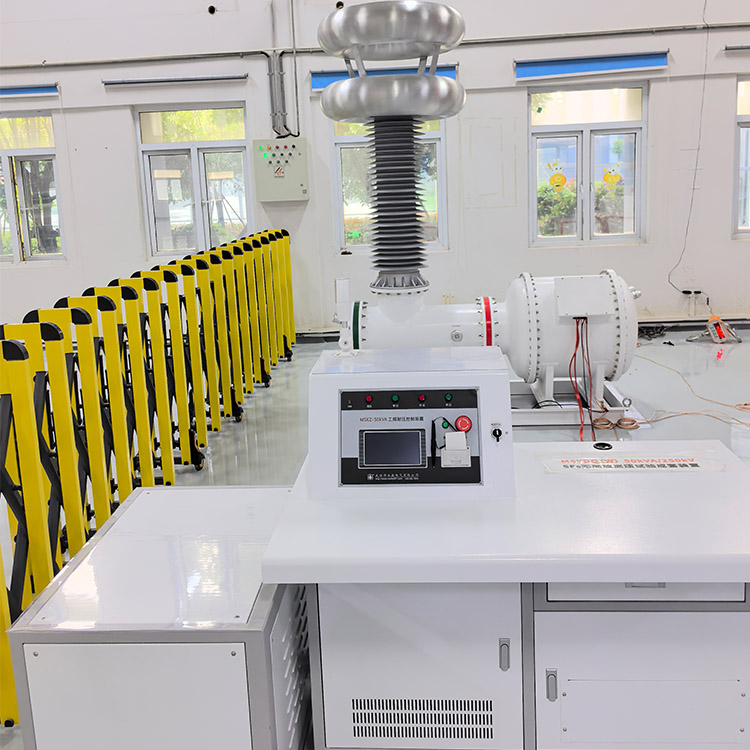

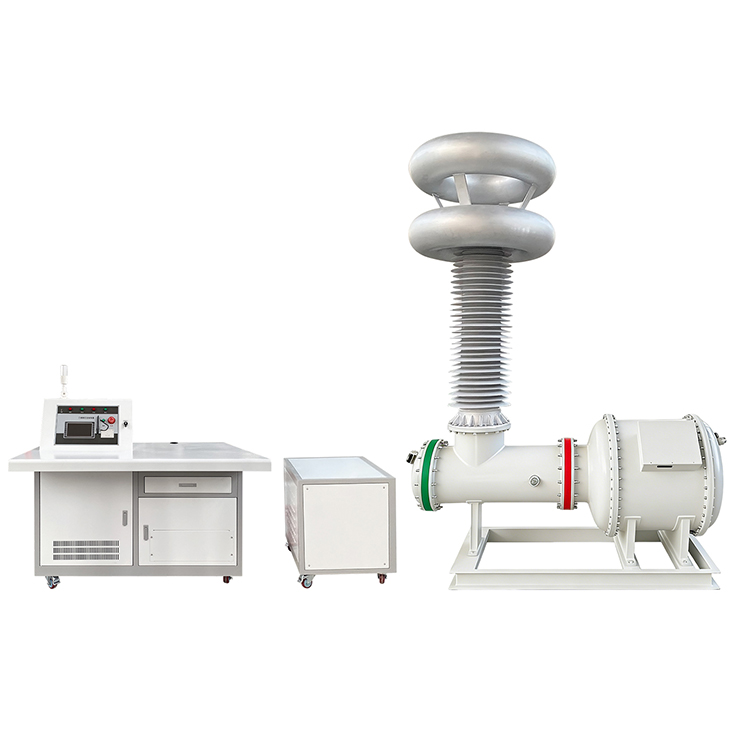

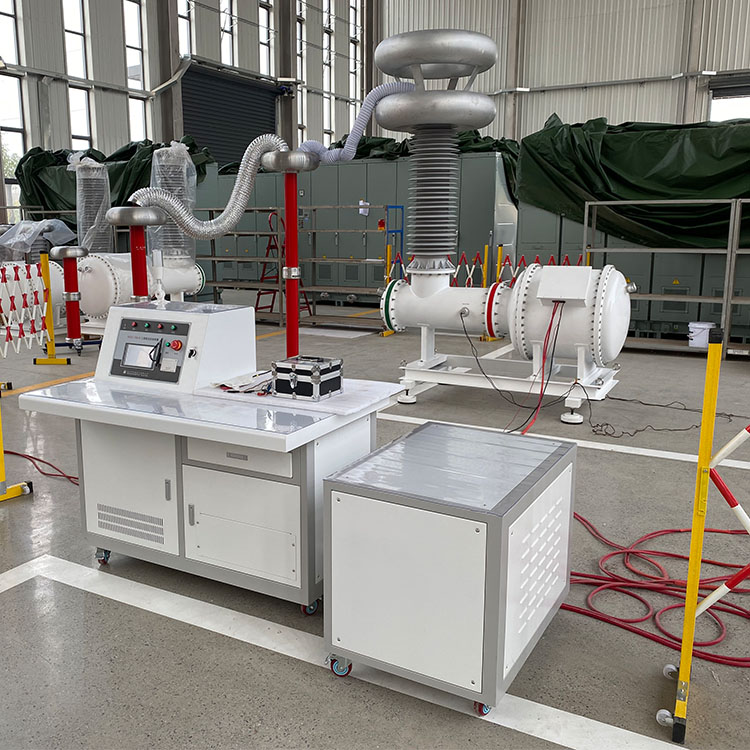

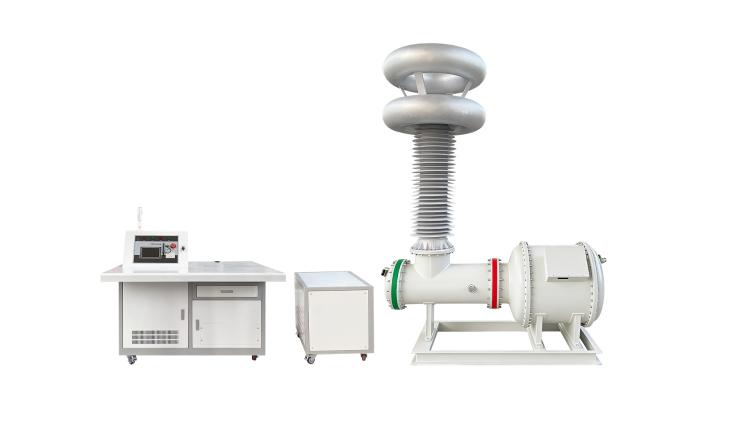

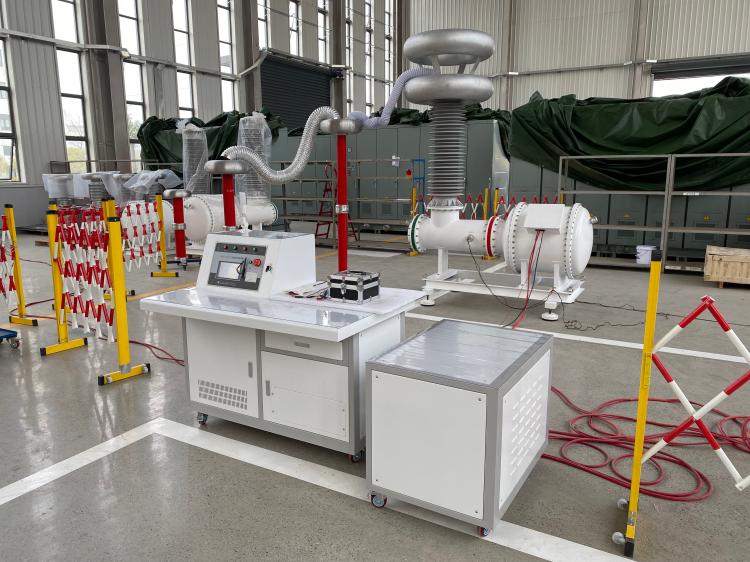

Полный комплект включает в себя испытательный трансформатор с элегазовой изоляцией, разделительный конденсатор, высоковольтный токоограничивающий реактор, низковольтный компенсационный реактор, изолирующий трансформатор и полностью автоматический шкаф управления. Технология компенсации низкого напряжения снижает потребление входной мощности до 60 %, что значительно повышает эффективность испытаний и снижает требования к источнику питания.

Контроль

Система испытания выдерживаемого напряжения переменного тока без частичного разряда оснащена 7-дюймовым цветным сенсорным экраном, который поддерживает как автоматический, так и ручной режимы работы. Операторы могут устанавливать пять отдельных сегментов напряжения, свободно регулировать скорость наддува и время удержания. Автоматические функции включают подъем напряжения, компенсационное переключение, синхронизацию, сброс давления после испытания, сохранение данных, поиск записей и печать протоколов испытаний.

Безопасность

Чтобы гарантировать стабильную и безопасную работу, оборудование выдает плавное синусоидальное напряжение с искажением формы сигнала менее 5% и уровнем шума менее 65 дБ. Механизмы защиты от перенапряжения и сверхтока полностью оборудованы. Его модульная структура поддерживает последующие обновления с возможностью расширения для проведения испытаний сверхвысоким напряжением до 1200 кВ.

Функции

1. Технология трансформатора с элегазовой изоляцией SF6.

2. Безмасляная конструкция без загрязнения окружающей среды.

3. Уровень частичного разряда всей системы ≤5 пКл.

4. Уровень частичного разряда трансформатора ≤3 пКл.

5. Номинальное выходное напряжение до 250 кВ.

6. Номинальная мощность 50 кВА.

7. Компенсация реактивной мощности снижает входной ток до 60%.

8. Режимы автоматического и ручного тестирования.

9. Пятиступенчатое программируемое напряжение и настройки времени.

10. Регулируемая скорость изменения напряжения.

11. Интеллектуальное регулирование напряжения и компенсационное переключение.

12. Хранение исторических данных и печать отчетов.

13. Стабильный синусоидальный выходной сигнал с искажениями ≤5%.

14, низкий рабочий шум: ≤65 дБ.

15. Защита от перенапряжения высокого напряжения.

16. Защита от перегрузки по току.

17. Подходит для испытаний на частичный разряд и выдерживаемое напряжение переменного тока.

Приложения

1. Испытание выдерживаемого напряжения трансформатора переменного тока.

2. Испытание частичного разряда КРУЭ.

3. Испытание изоляции распределительного устройства.

4. Испытание кабеля высокого напряжения.

5. Тестирование втулки

6. Испытание изолятора

7. Заводские приемочные испытания (FAT).

8. Лабораторные испытания высокого напряжения.

9. Типовые испытания электрооборудования.

10. Программы профилактического обслуживания.

Преимущества Weshine

Weshine Electric — профессиональный производитель высоковольтного испытательного оборудования и систем измерения частичных разрядов. Наши системы испытания переменного напряжения на частичный разряд без частичного разряда серии VS-W сочетают в себе передовую технологию изоляции SF6, сверхнизкие характеристики частичного разряда, интеллектуальную автоматизацию и надежную защиту. Решения Weshine, разработанные для требовательных лабораторных и полевых применений, помогают клиентам повысить точность испытаний, обеспечить соответствие нормативным требованиям и повысить долгосрочную надежность оборудования.
