Тестер сопротивления обмотки трансформатора Weshine® для испытания сопротивления обмоток трансформатора постоянному току с сертификатом CE, высокое качество и точность, разработан и произведен в соответствии с национальными стандартами, доступно комплексное решение для электрических испытаний. Свяжитесь с нами для получения более подробной информации о тесте сопротивления постоянному току от Weshine!
Тестер сопротивления обмотки трансформатора Weshine® для испытания сопротивления обмотки трансформатора постоянного тока с сертификатом CE, высоким качеством и точностью, разработан и произведен в соответствии с национальными стандартами, доступно комплексное решение для электрических испытаний. Свяжитесь с нами для получения более подробной информации о тесте сопротивления постоянному току от Weshine!

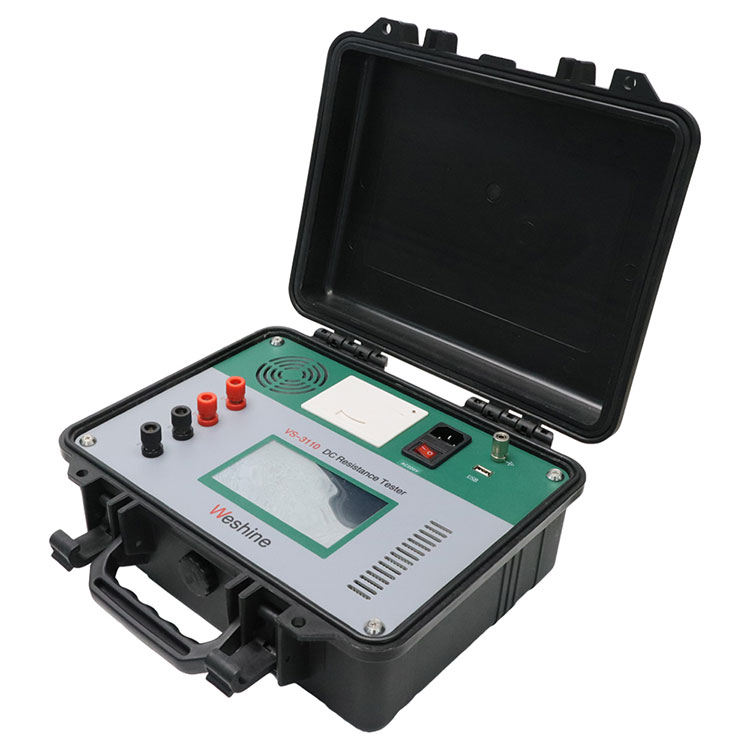

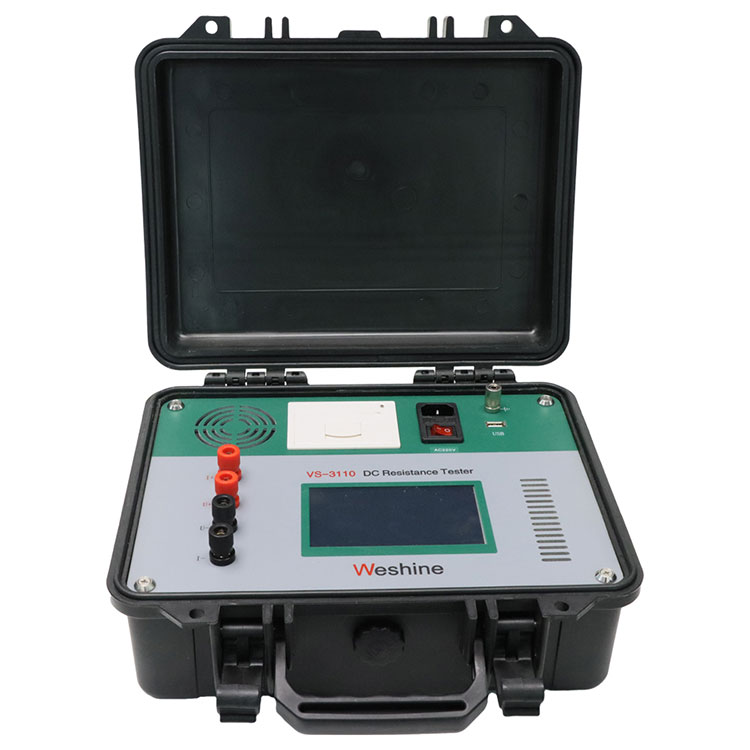

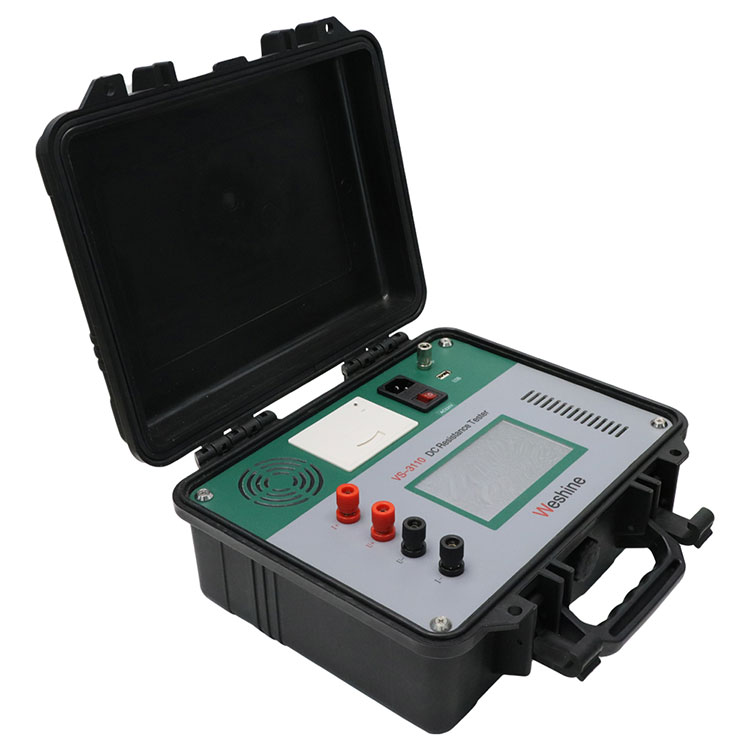

ИНФОРМАЦИЯ О ПРОДУКТЕ |
|||
наименование товара |
ТЕСТЕР СОПРОТИВЛЕНИЯ ОБМОТОК ТРАНСФОРМАТОРА ДЛЯ ИСПЫТАНИЯ СОПРОТИВЛЕНИЯ ОБМОТОК ТРАНСФОРМАТОРА |
||
Испытательный полигон |
200 мкОм ~ 50 кОм |
Выходной ток |
10 А |
Источник питания |
220 В переменного тока |
Точность |
0,2% |
Разрешение |
0,0001 мкОм |
Сертификаты |
CE; ЭМС; ЛВД; ИСО; МЭК; |
Размеры |
250 х 150 х 130 мм |
Номер модели |
ВС-3102А |
Ухудшение сопротивления изоляции трансформатора является одной из наиболее распространенных причин выхода из строя трансформатора: неисправный трансформатор представляет собой дорогостоящую замену в электрической системе, которая может привести к длительному простою. Если вы не обслуживаете свой трансформатор с помощью регулярных испытаний сопротивления изоляции WindingDC (которые можно выполнить с помощью тестера сопротивления обмотки трансформатора Weshine® (серия VS-3110) в составе оборудования для испытаний трансформаторов), то он, скорее всего, выйдет из строя, не дожив до максимального срока службы.
Тестер сопротивления трансформатора, также называемый тестером сопротивления обмотки трансформатора для испытания сопротивления обмоток трансформатора, предназначенный для испытания сопротивления обмотки трансформатора постоянному току, представляет собой портативный прибор с питанием от сети, специально разработанный для безопасного и точного измерения сопротивления всех типов магнитных обмоток. . Тестер сопротивления обмоток трансформатора для измерения сопротивления обмоток трансформатора. Испытания трансформаторов, вращающихся обмоток двигателя, шунтирующих реакторов, а также измерения низкого сопротивления соединений, контактов и цепей управления.
Вход с двойным потенциалом позволяет одновременно измерять сопротивление двух первичных обмоток, двух вторичных обмоток или одной первичной и одной вторичной обмотки. Эта функция двойного считывания и двойной инъекции — эффективный способ завершить тест вовремя.
При испытании сопротивления обмоток трансформатора постоянному току от одного ввода трансформатора высокого напряжения к другому испытание сопротивления трансформатора может дать большую информацию о трансформаторе. Помимо очевидной неисправности обмотки трансформатора (т. е. обрыва обмотки или короткого замыкания витка), могут быть обнаружены и более тонкие проблемы. Постоянный ток, помимо протекания через обмотку, также протекает через переключатель регулировки коэффициента разгрузки (DETC), переключатель регулировки коэффициента нагрузки (переключатель отводов нагрузки или РПН), а также многочисленные сварные и механические соединения. . Следовательно, целостность всех этих компонентов можно проверить с помощью приборов для измерения сопротивления трансформатора. Подача испытательного тока постоянного тока через переключатели РПН при переходе (переключения ответвлений) подтверждает правильную работу замыкания перед размыканием. Из опыта известно, что преобразователь времени под нагрузкой имеет наибольший риск неправильной работы, поскольку он работает внутри трансформатора.
Типичное применение
Назначение тестера сопротивления обмоток трансформатора Weshine® для испытания сопротивления обмоток трансформатора постоянному току:
-Проверить целостность обмотки трансформатора.
-Проверить целостность переключателя ответвлений (если есть)
-Проверьте внутренние соединения
-Рассчитать потери в проводнике, вызванные сопротивлением постоянному току (p=I²R)
Спецификация каждого трансформатора будет определяться посредством типовых испытаний, плановых испытаний, специальных испытаний и других испытаний.
Weshine® имеет 8-летний опыт работы с полным спектром электрооборудования. В настоящее время компания Weshine® изобрела различные тестеры сопротивления постоянного тока трансформаторов, как показано в виде:
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА НАБОРА ДЛЯ ИСПЫТАНИЯ СОПРОТИВЛЕНИЯ ОБМОТОК ТРАНСФОРМАТОРА |
||||||
Кот. Нет. |
Максимальный испытательный ток |
Максимальный диапазон испытаний |
Точность |
Лит. батарея |
Намагничивание обмотки |
Автоматическое размагничивание |
ВС-3102А |
10 А |
50 кОм |
±0,2% |
√ |
|
|
ВС-3102С |
10 А |
50 кОм |
√ |
|
|
|
ВС-3110 |
10 А |
50 кОм |
|
|
|
|
ВС-3120 |
20 А |
50 кОм |
|
|
|
|
ВС-3140 |
40 А |
50 кОм |
|
|
|
|
ВС-3150 |
50 А |
50 кОм |
|
|
|
|
ВС-3310 |
10 А |
400 Ом |
|
√ |
|
|
10 А |
400 Ом |
|
√ |
√ |
||
ВС-3320 |
20 А |
200 Ом |
|
√ |
|
|
ВС-3320А |
20 А |
200 Ом |
|
√ |
√ |
|
ВС-3340 |
40 А |
200 Ом |
|
√ |
|
|
ВС-3340А |
40 А |
200 Ом |
|
√ |
√ |
В зависимости от проблем с цепочкой поставок: свяжитесь с предпочитаемым авторизованным дистрибьютором Weshine®, чтобы узнать текущие цены и сроки выполнения заказа.
Weshine® всегда верит, что весь успех нашей компании напрямую связан с качеством поставляемой нами продукции. Набор для испытаний на сопротивление постоянному току соответствует самым высоким требованиям качества, указанным в руководствах ISO9001, ISO14000:14001 и нашей строгой системе контроля качества.
Для получения дополнительной информации о сервисных решениях Weshine свяжитесь с нашим круглосуточным онлайн-торговым представителем, чтобы получить предложения от Weshine®.
