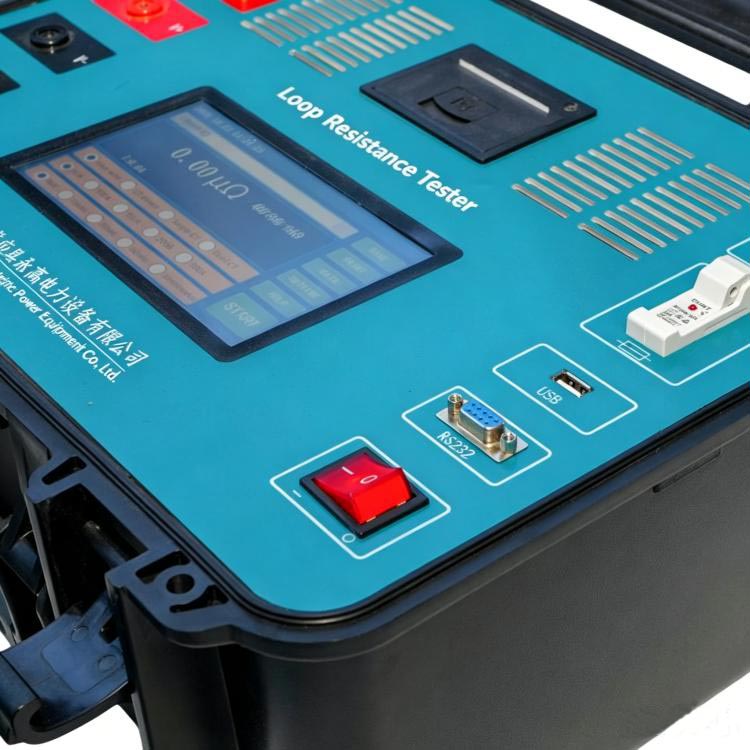

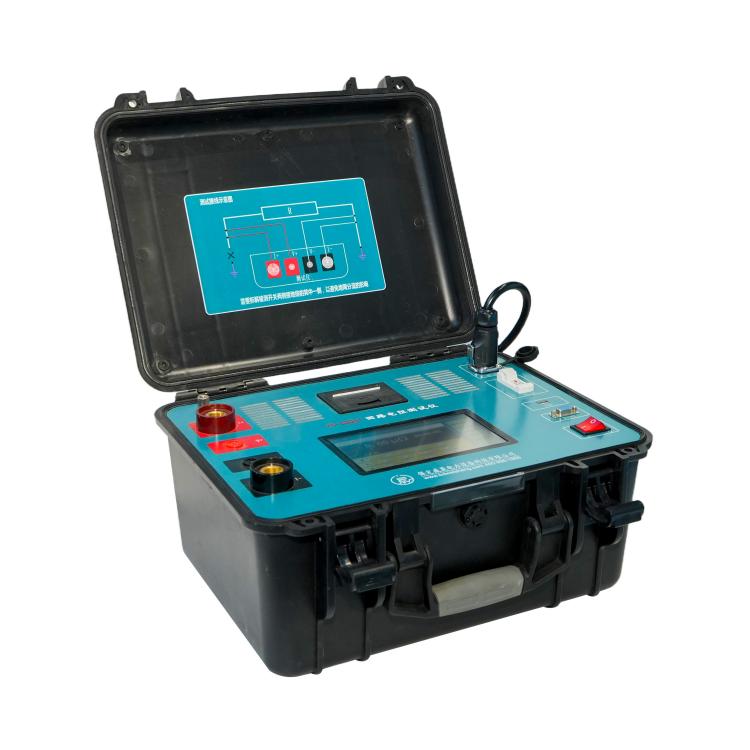

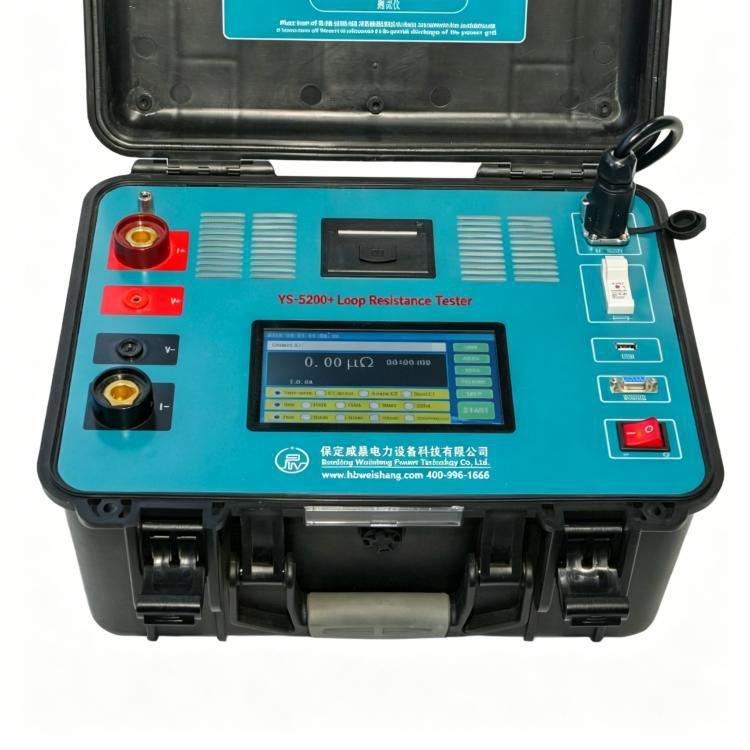

Настольный интеллектуальный тестер сопротивления цепи 300А

Надежный настольный интеллектуальный тестер сопротивления цепей 300 А, предлагаемый Weshine, профессиональным производителем и поставщиком в Китае, обеспечивает точные показания микроом на автоматических выключателях, разъединителях, заземлителях и соединениях шин, даже когда ток протекает через одиночные петли или несколько параллельных ветвей.

Мы создали это устройство в соответствии со стандартами четырехпроводного тестирования DL/T845.4-2019 и IEC, что полностью соответствует отраслевым требованиям к обнаружению сильноточного сопротивления.

Внутри машины находится мощный источник постоянного тока в сочетании с многоканальным оборудованием для измерения тока. Такая структура обеспечивает стабильный выходной ток и точность измерения напряжения даже при работе со сложными параллельными заземляющими сетями, что является основной причиной, по которой инженерные подрядчики размещают повторные оптовые заказы на эту модель.

Основные принципы измерения

Интеллектуальный тестер сопротивления цепей Desktop 300A основан на двух основных функциональных модулях:

1. Регулируемый высокий постоянный выходной ток: 50–300 А.

2. Беспроводной датчик постоянного тока: захват тока 0 ~ ± 600 А.

Он рассчитывает фактическое сопротивление контакта на основе закона Ома: R = V / I₀.

V = падение напряжения, обнаруженное в точках контакта

I₀ = реальный ток, проходящий через проверяемую ветвь

Интеллектуальные режимы тестирования (основная инновация)

Weshine Electric объединяет четыре расширенных режима тестирования для поддержки различных полевых условий:

1. Традиционный режим сопротивления цепи

Пользователям необходимо отключить одну сторону сети заземления, чтобы обойти помехи от шунтирующего тока. Тестер подает постоянный ток силой до 300 А и считывает данные о падении напряжения. Этот режим обеспечивает высочайшую точность и хорошо подходит для площадок планового технического обслуживания.

2. Режим прямого измерения зажима

Нет необходимости разбирать заземляющие соединения. Беспроводной зажим отслеживает ток ответвления I₀ в реальном времени, затем машина автоматически рассчитывает сопротивление по формуле R=V/I₀. Основные характеристики: отсутствие работ по разборке, более быстрые полевые испытания, более безопасное обслуживание в реальных условиях.

3. Режим одностороннего шунтирования

Подходит для параллельных схем заземления, таких как заземление шкафов и распределенных заземляющих сетей. Клещи измеряют ток параллельной ветви I₂, и устройство определяет эффективный испытательный ток с I₀=I₁-I₂ перед расчетом сопротивления. Он исправляет ошибки точности, вызванные частичными параллельными токами.

4. Режим двухстороннего шунта

Для больших сетей заземления с двунаправленным разделением токов на подстанциях. Два зажима собирают токи ветвей I21 и I22, система вычисляет I₀=I₁-I21-I22, чтобы получить истинные данные о сопротивлении для многоветвевых сетей.

Конструкция системы безопасности и зажима

Соответствующие беспроводные зажимы могут автоматически определять направление постоянного тока.

Ключевые характеристики зажима:

1. Диапазон испытаний постоянного тока: от 0 до ±600 А.

2. Для получения точных данных необходимо совместить правильное направление тока.

3. Встроенная функция калибровки для компенсации отклонения измерения.

Напоминания о безопасности эксплуатации:

1. Не используйте зажим за пределами диапазона измерения, чтобы избежать повреждения оборудования.

2. Установите зажимы по меткам направления тока для стабилизации показаний.

3. Регулярно проводите калибровку, чтобы уменьшить ошибки данных.

Пошаговое руководство по эксплуатации

Этот настольный тестер следует стандартным рабочим процессам полевых испытаний для сценариев с сильными токами.

Шаг 1: Подготовка системы

Убедитесь, что оборудование полностью выключено, настройка заземления завершена, а аккумуляторные батареи полностью заряжены. Клиенты, осуществляющие оптовые закупки, могут получить полные руководства по эксплуатации вместе с доставкой.

Шаг 2: Настройка проводки

I+ и I- подключаются к двум концам испытательной цепи; V+ и V- подключаются к внутренним точкам отбора проб напряжения. Всегда размещайте датчики напряжения внутри токовой петли, чтобы исключить влияние сопротивления проводов.

Шаг 3: Выбор режима

Выберите один режим тестирования: традиционный режим разборки, режим прямого зажима, режим одиночного шунта или режим двойного шунта. Затем установите выходной ток (50–300 А) и продолжительность теста (быстро / 10 с / 30 с / 60 с / непрерывно).

Шаг 4: Процесс измерения

Машина автоматически выполняет нарастание тока, контроль стабильности, захват тока в реальном времени, выборку напряжения, расчет сопротивления и температурную компенсацию без ручной регулировки.

Шаг 5: Отображение результатов

На экране отображается общий ток I₁, токи ответвлений (I₂ / I21 / I22), значение сопротивления в микроомах, время испытания и состояние стабильности.

Шаг 6: Управление данными

Операторы могут сохранять журналы испытаний в локальной памяти, экспортировать записи через USB-накопители FAT32, распечатывать отчеты с помощью дополнительных модулей печати и в любое время просматривать исторические данные испытаний.

Сценарии применения

Этот интеллектуальный тестер сопротивления цепей Desktop 300A решает задачи по обнаружению сопротивления в условиях сложного заземления и сильных электромагнитных помех, широко применяемых покупателями из следующих секторов:

1、Большие подстанции

2、Электростанции

3. Промышленные распределительные устройства.

4. Средства передачи высокого напряжения.

5. Сети заземления.

Система надежно работает при:

1. Сильные электромагнитные помехи.

2, параллельное распределение тока

3、、Ограниченный доступ при отключении

4. Операции по непрерывному техническому обслуживанию.

Типичное использование тестирования

1. Испытание сопротивления контактов высоковольтных выключателей.

2. Проверка неисправностей заземляющих сетей подстанции.

3. Обнаружение сопротивления соединительных соединений шин.

4. Регулярное техническое обслуживание распределительных шкафов КРУЭ/АИС.

5. Заводская проверка качества электрооборудования электростанций.

6、Анализ наземной системы для сетей передачи данных

7、Устранение неисправностей промышленных систем распределения электроэнергии.

Преимущества Weshine

Мы создали интеллектуальный тестер сопротивления цепей Desktop 300A с многорежимной архитектурой измерения для решения сложных задач параллельного тока и комплексных проблем с заземлением в современных энергосистемах. Тестирование беспроводных зажимов без разборки сокращает время простоя при обслуживании и значительно повышает безопасность на объекте, что заставляет многих поставщиков электротехнических услуг подписывать с нами долгосрочные контракты на поставку.

Многоканальные алгоритмы расчета тока в реальном времени обеспечивают точные значения сопротивления даже в параллельных средах заземления. Большой выходной ток 300 А быстро разрушает оксидные слои на состарившихся контактных поверхностях, обеспечивая более надежные результаты испытаний изношенных проводящих соединений. Встроенный интеллектуальный термоконтроль обеспечивает устойчивость устройства при длительных сильноточных рабочих нагрузках.

Преимущества удобного промышленного дизайна для покупателей:

1. Многорежимная интеллектуальная работа.

2. Визуализация текущих данных в реальном времени.

3. Полный набор функций автоматической защиты.

4. Структурированное хранение и экспорт данных.

Немедленно свяжитесь с нашим отделом продаж, чтобы получить индивидуальные расценки и полные файлы технических параметров для закупок вашего проекта.
