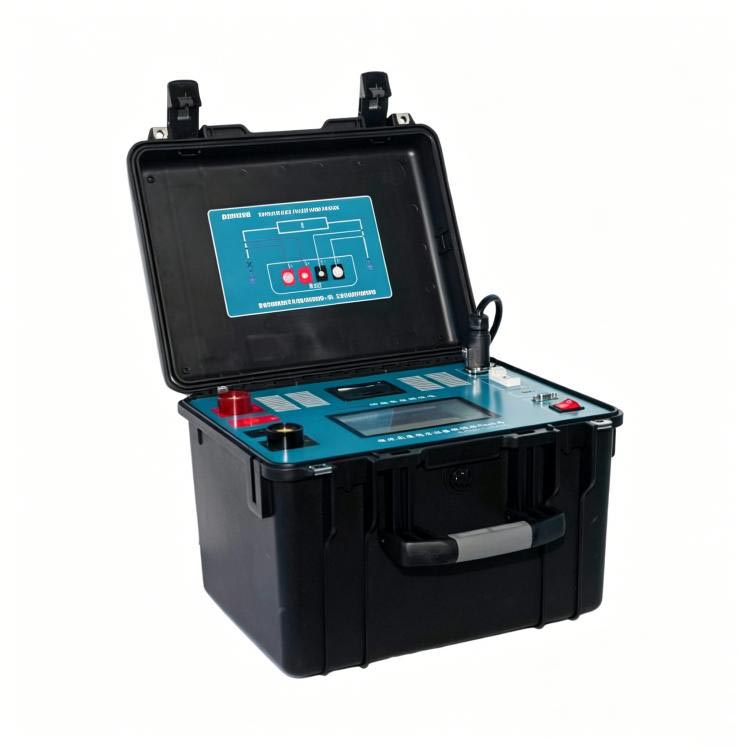

Тестер сильноточного контактного сопротивления с цветным сенсорным экраном

Как профессиональный производитель в Китае, Weshine хотела бы предоставить вам качественный сильноточный тестер контактного сопротивления с цветным сенсорным экраном, который представляет собой модернизированный интеллектуальный измеритель сопротивления, предназначенный для тестирования контактов высоковольтных устройств. Подача большого испытательного тока устраняет помехи от поверхностных слоев окисления и нестабильных точек контакта, поэтому тестеры получают достоверные показания для проверки оборудования перед техническим обслуживанием и заводских приемочных проверок. Оптовые покупатели могут сопоставить это устройство с полным набором инструментов для электрических испытаний для комплексной закупки.

Пользователи могут выбрать регулируемый выходной ток от 50 А до 600 А, соответствующий критериям испытаний и номинальным параметрам различных электрических устройств. Режим сильноточного испытания позволяет точно оценить состояние контактов автоматических выключателей, оборудования КРУЭ, разъединителей, шин и кабельных соединений, что является незаменимым инструментом для заводских инспекционных групп и подрядчиков в области энергетики.

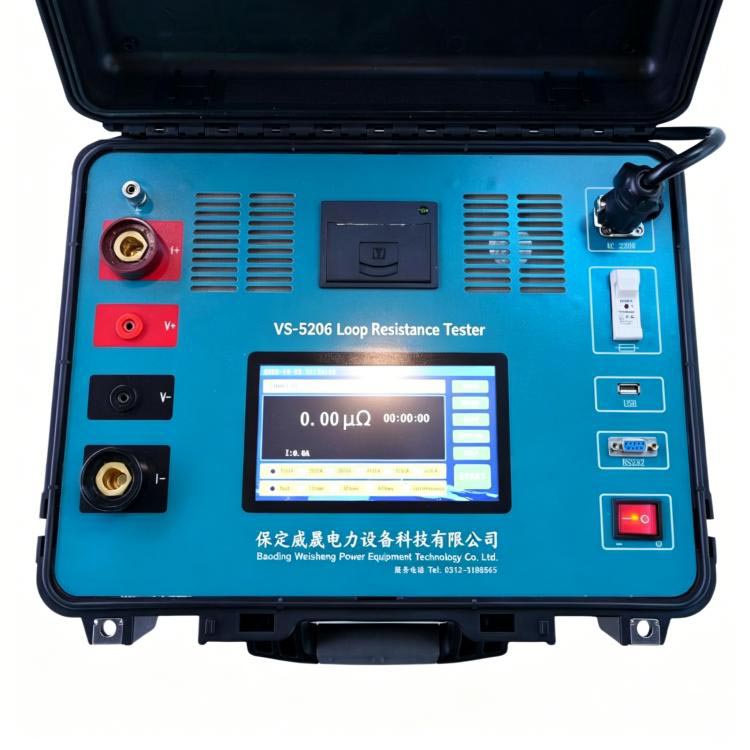

Этот тестер сильноточного контактного сопротивления с цветным сенсорным экраном оснащен 7-дюймовым промышленным цветным сенсорным экраном с удобной панелью управления. Персонал может быстро установить выходной ток, время тестирования, язык системы и параметры связи на экране, просматривать формы тестовых сигналов в реальном времени и управлять сохраненными данными с минимальным обучением. Это сокращает время работы инженерных групп, выполняющих большие объемы работ по проверке оборудования, на месте.

Оснащенный большой встроенной литиевой аккумуляторной батареей, прибор поддерживает полностью портативное тестирование на открытом воздухе без доступа к электросети. После испытаний с сильным током 500 А или 600 А он запускает 10-секундный цикл автоматического охлаждения для защиты внутренних силовых модулей, продлевая срок службы и снижая долгосрочные затраты на замену для покупателей, которым часто приходится выполнять полевые испытания.

Он поддерживает несколько режимов передачи данных: беспроводное соединение Bluetooth, проводное соединение RS232, экспорт USB-накопителя и локальное хранилище. Операторы могут просматривать, сохранять, экспортировать или удалять записи испытаний непосредственно на машине, что ускоряет сортировку отчетов об испытаниях и управление активами оборудования для тендерных проектов электростанций и заводских отделов контроля качества.

Созданный для работы в суровых условиях на открытом воздухе, VS-5206 сочетает в себе мощный выходной ток, точные цифровые измерения, многоуровневую защиту и прочный корпус. Он обеспечивает стабильные и надежные результаты испытаний при ежедневном обслуживании оборудования, вводе в эксплуатацию новых проектов и диагностике электрических неисправностей, что идеально подходит для оптовых заказов от дистрибьюторов электрооборудования и энергетических компаний.

Конструкция системы безопасности и зажима

Weshine Electric объединяет беспроводные датчики зажима с технологией распознавания направления постоянного тока.

Ключевые характеристики зажима:

1. Диапазон измерения постоянного тока: от 0 до ±600 А.

2. Установка с учетом направления (требуется ориентация по прямому току)

3. Поддержка калибровки в настройках системы.

Правила безопасности обеспечивают стабильную работу:

1. Перегрузка зажима за пределами диапазона может привести к повреждению датчика.

2. Правильная направленная установка повышает точность.

3. Функция калибровки компенсирует отклонение.

Функции

Максимальный испытательный ток постоянного тока 600 А

Высокоточное измерение контактного сопротивления

Предназначен для автоматических выключателей и КРУЭ-оборудования.

Несколько выбираемых выходных токов

Четырехпроводная технология измерения Кельвина

7-дюймовый цветной сенсорный дисплей

Встроенная перезаряжаемая литиевая батарея.

Интеллектуальное автоматическое измерение

Автоматическое охлаждение после испытаний на ток 500/600 А.

Bluetooth-связь

Интерфейс связи RS232

Экспорт данных с USB-накопителя

Внутреннее хранилище записей испытаний

Поддержка китайского и английского языков

Регулируемые параметры связи

Интеллектуальное управление данными

Высокая стабильность измерений

Компактный портативный дизайн

Подходит для полевых и лабораторных испытаний.

Несколько функций защиты для безопасной эксплуатации.

Руководство по продукту

Как работает сильноточный тестер контактного сопротивления с цветным сенсорным экраном

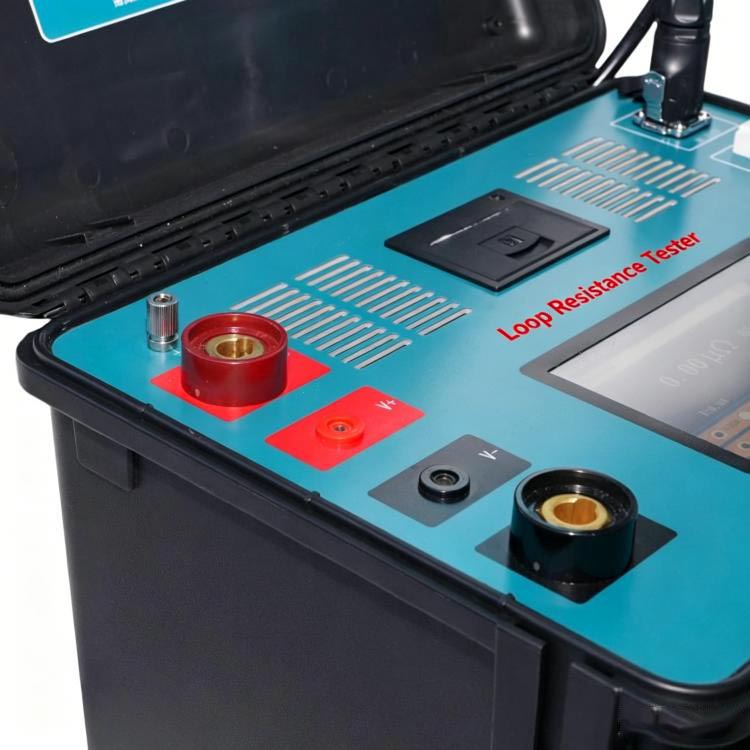

Этот тестер подает стабильный высокий постоянный ток в испытуемый объект через специальные токовые выводы, одновременно измеряя падение напряжения на контакте с помощью отдельных измерительных проводов. Используя принцип измерения Кельвина с четырьмя клеммами, прибор исключает сопротивление проводов и рассчитывает высокоточные значения контактного сопротивления.

После стабилизации выбранного тока тестер автоматически выполняет измерение и прекращает выдачу по завершении. При работе при токе 500 А или 600 А прибор автоматически активирует цикл охлаждения перед следующим измерением для поддержания надежности системы.

Сценарии применения

Энергетические предприятия

Текущее техническое обслуживание автоматических выключателей, разъединителей, КРУЭ-оборудования и подстанций.

производители трансформаторов

Заводские приемочные испытания и проверка электрических соединений.

Электромонтажные подрядчики

Пусконаладочные работы и обслуживание установок среднего и высокого напряжения.

Промышленные объекты

Обследование сильноточных электрических соединений и шинных систем.

Испытательные лаборатории

Прецизионные измерения низкого сопротивления и сертификация оборудования.

Приложения

1. Проверка сопротивления контактов выключателя.

2. Измерение сопротивления контура.

3. Тестирование распределительного устройства КРУЭ.

4. Тестирование разъединителя

5. Испытание сопротивления шинных соединений.

6. Измерение заземляющего соединения.

7. Проверка сильноточного электрического соединения.

8. Заводские приемочные испытания (FAT).

9. Профилактическое обслуживание.

10. Ввод в эксплуатацию энергосистемы.

Преимущества Weshine

Weshine Electric специализируется на производстве высоковольтного электрического испытательного оборудования и интеллектуальных диагностических приборов. Тестер сильноточного контактного сопротивления с цветным сенсорным экраном сочетает в себе высокий выходной ток, прецизионную технологию измерения в Кельвине, интеллектуальное управление сенсорным экраном, расширенные интерфейсы связи и комплексные возможности управления данными. Решения Weshine, разработанные для коммунальных предприятий, производителей и специалистов по техническому обслуживанию, обеспечивают надежное тестирование сопротивления контактов, что повышает надежность оборудования, минимизирует время простоя и поддерживает долгосрочное управление активами.
