Тестер изоляции 5000В

Компания Weshine® изобрела тестер изоляции 5000 В с сертификатом CE, высоким качеством и точностью. Разработанный и произведенный в соответствии с национальными стандартами, доступно комплексное решение для электрических испытаний. Свяжитесь с нами для получения более подробной информации о тестере изоляции 500 В от Weshine!

Отправить запрос PDF скачатьЗагрузить

Описание продукта

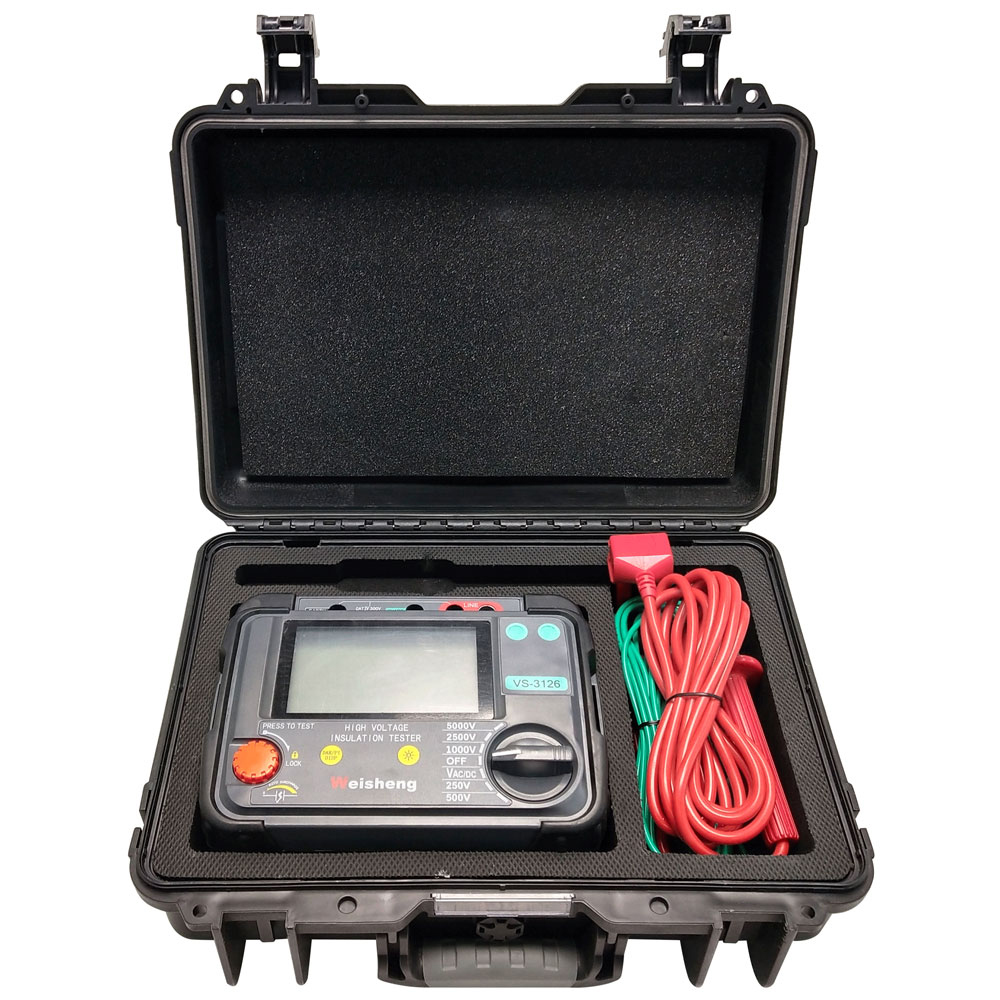

Weshine® VS-3126 — это аккумулятор с питанием.Тестер изоляции 5000Вс цифровым и аналоговым индикатором дуги, предназначен для испытаний сопротивления изоляции высокого напряжения при техническом обслуживании и ремонте кабелей, вращающихся машин, трансформаторов, распределительных устройств и промышленного применения.

Испытания изоляции постоянного тока проводятся при напряжениях 250 В, 500 В, 1000 В, 2500 В, 5000 В. Диапазон измерения сопротивления изоляции составляет от 100 кОм до 1000 ГОм. Обеспечивается автоматический разряд проверяемых емкостных цепей и отображается затухание напряжения.

Защитную клемму можно использовать для минимизации последствий утечки на поверхность и, следовательно, ошибочных измерений при проведении испытаний сопротивления изоляции.

Для емкостных тестовых объектов прибор автоматически разряжается через внутренний резистор и показывает напряжение на клеммах в диапазоне от 30 В до 600 В, причем более высокие напряжения обозначаются знаком «Hi». Эта функция обеспечивает индикацию затухания напряжения после испытаний реактивных нагрузок. Когда индикатор напряжения исчезнет, пользователь может безопасно отсоединить измерительные провода.

Weshine® VS-3126Тестер изоляции 5000Впитается от восьми элементов IEC LR6 (AA) напряжением 1,5 В. Функции безопасности конструкции включают индикатор предупреждения о высоком напряжении, внешний дисплей напряжения после ИК-теста, автоматический сброс реактивной нагрузки и измерительных проводов.

ПРИЛОЖЕНИЕ

Электроизоляционные материалы со временем портятся, что приводит к поломкам и дорогостоящим ремонтам. Тестеры сопротивления изоляции подают регулируемое постоянное напряжение на изоляцию и измеряют ток, проходящий через нее, применяя закон Ома для расчета сопротивления изоляции. Ток течет, потому что ни один изоляционный материал не является идеальным.

Использование ИК-тестера включает в себя:

■ Испытание и квалификация продукции

■ Монтаж оборудования

■ Текущее техническое обслуживание

■ Решение проблем

Испытание изоляции высоким напряжением постоянного тока влияет на поляризацию изоляции, поэтому последовательное испытание без полной разрядки испытуемого устройства даст разные результаты.

Следует позаботиться о том, чтобы всегда использовать один и тот же процесс и технику подключения и тестирования изолятора, чтобы иметь возможность отслеживать результаты. Важно записывать температуру изоляции, а также значения IR.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

■ Компактный и прочный тестер сопротивления изоляции.

■ Простота управления и выбора диапазона напряжения.

■ Вольтметр переменного и постоянного тока (30–600 В)

■ Устанавливаемый пользователем таймер ИК-теста (по умолчанию 1 мин), (макс. 19 м 50 с)

■ Мягкий футляр для переноски инструмента и проводов.

■ Краткое руководство и полное руководство пользователя

■ Блокировка изолированных вилок высокого напряжения для дополнительной безопасности.

■ Жалюзи на клеммах предотвращают случайное попадание грязи и других предметов.

СПЕЦИФИКАЦИИ

Диапазон изоляции	от 0,1 МОм до 2 ТОм
Номинальные испытательные напряжения	250 V, 500 V, 1000 V, 2500 V, 5000 V
Точность напряжения на клеммах
	<1000 В 0...+10 % от номинала испытательное напряжение
	≥1000 В 0...+5% от номинала испытательное напряжение
Точность изоляции	±5% ±3 цифры
Ток короткого замыкания	5 дюймов ± 0,5 на
Точность вольтметра	±2% показаний±3dgt
Источник питания	8 батарей LR6/AA
Диапазон рабочих температур и влажности
	от - 20°С до +45°С
Влажность	80% относительной влажности
Диапазон температур и влажности хранения
	от -20 °С до +60 °С
Защита безопасности	Изоляция Cat III 600 В
Примечание	Ошибка обслуживания с указанными экологическими ограничениями в два раза превышает основную ошибку.
ЭМС	Соответствует МЭК 61326-1:2013.
Размеры	177 мм х 226 мм х 100 мм
Масса	1,9 кг (включая аккумулятор)

ВС-3126

ВС-3126Тестер изоляции 5000Вбыл разработан для электрических и промышленных испытаний, где рабочее напряжение превышает 1000 В и требуются более высокие испытательные напряжения изоляции.

В отличие от VS-3126, VS-3126 предлагает фиксированный диапазон напряжения 50 В, 100 В, 250 В, 500 В, 1000 В и 2500 В.

Оборудование с рабочим напряжением выше 1 кВ требует соразмерно более высоких испытательных напряжений. Чтобы полностью соответствовать самым современным требованиям тестирования, Weshine предлагает семейство высококачественныхТестер изоляции 5000Вс при напряжении выше 1 кВ. Наши устройства на напряжение 5/10/15 кВ, лежащие в основе высоковольтных испытаний, обеспечивают высочайший уровень качества испытаний, а также высочайшую безопасность, удобство и портативность.

Чтобы обеспечить полную возможность тестирования изоляции всего дорогостоящего оборудования, Weshine делает еще один шаг вперед! Универсальный стандарт испытаний вращающегося оборудования IEEE 43-2000 увеличил рекомендуемое испытательное напряжение до 10 кВ для оборудования с номиналом 12 кВ и выше. Полного соответствия этому стандарту можно добиться с помощью всего лишь одного тестера — нашей модели на 10 кВ.

ВС-3127

ВС-3127Тестер изоляции 10000Вобеспечивает возможность выполнять точные измерения сопротивления изоляции при испытательном напряжении до 15 кВ с максимальным сопротивлением 30 ТОм. Точность измерения сопротивления составляет ±5 % от 1 МОм до 3 ТОм!

Для коммунальных предприятий и сервисных компаний VS-3127 — это универсальный тестер, обладающий гибкостью и возможностью проверки на будущее. Weshine VS-3127 создан для работы, где бы вы ни работали.

Максимальное выходное номинальное напряжение достигает 7 передач (250 В, 500 В, 1 кВ, 2,5 кВ, 5 кВ, 10 кВ, 15 кВ).

Максимальный ток короткого замыкания 7 мА

Испытание сопротивления изоляции (IR), испытание индекса поляризации (PI), испытание коэффициента диэлектрической абсорбции (DAR). Режим линейного тестирования (RAMP), режим тестирования фильтрованного сопротивления (FR). *Тест емкости (емкость).

Функция контроля напряжения, автоматически контролирующая живое напряжение измеряемой

ЗАЧЕМ ИСПЫТАТЬ НА 15 КВ?

От 5 кВ до 15 кВ утроит испытательный ток – это может предотвратить отрицательный испытательный ток при наличии сильного шума.

15 кВ указано для активов от 35 000 В до 69 000 В на основе NETA ATS 2007.

Двигатели напряжением выше 34 500 В следует испытывать при напряжении 15 кВ в соответствии с NETA ATS 2007.

СПЕЦИФИКАЦИИ

Диапазон изоляции	от 0,1 МОм до 30 ТОм
Номинальные испытательные напряжения	250 V, 500 V, 1 kV, 2.5 kV, 5 kV, 10 kV, 15kV
Точность напряжения на клеммах
	（5%～10%）±10В
Точность изоляции	от 1 МОм до 3 ТОм, ±5% ±3 цифры
	>3 ТОм, ±20% ±3 цифры
Ток короткого замыкания	≥7 на ± 0,5 на
Режим линейного тестирования	±2% показаний±3dgt
Источник питания	Поднимите заданное напряжение, проверив его с шагом 10 % от заданного напряжения.
Диапазон рабочих температур и влажности
	от - 20°С до +50°С
Влажность	80% относительной влажности
Диапазон температур и влажности хранения
	от -25 °С до +65 °С
Проверка напряжения	Переменный/постоянный ток: 0 В~1000 В, Точность: ±5% показаний±3В
Тест емкости	10нФ~25мкФ, Точность: ± 10% показаний ± 10 нФ
Текущий тест	0,01 нА~7 мА, Точность: ±5% показаний±0,5 нА
Защита безопасности	Изоляция Cat III 600 В
Примечание	Ошибка обслуживания с указанными экологическими ограничениями в два раза превышает основную ошибку.
ЭМС	Соответствует МЭК 61326-1:2013.
Размеры	280 мм х 260 мм х 160 мм
Масса	4,9 кг (включая аккумулятор)

Выбор

Weshine имеет 8-летний опыт работы с полным спектром электрооборудования. В настоящее время Weshine изобрел различныеТестер изоляции 500 Вдля каждого шага, как показано в форме:

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗАТестер изоляции 500 ВS
Кот. Нет.	Максимальное испытательное напряжение	Максимальный диапазон испытаний	ИК/ПИ/ДАР	РАМП	фр.	Кэп.
ВС-3121	2,5 кВ	100 ГОм	√
ВС-3121А	5,0 кВ	20 ТО	√
ВС-3125	5,0 кВ	10 ТО	√	√	√
ВС-3125А	5,0 кВ	10 ТО	√	√	√	√
ВС-3126	10,0 кВ	20 ТО	√	√	√
ВС-3126А	10,0 кВ	20 ТО	√	√	√	√
ВС-3127	15,0 кВ	30 ТО	√	√	√	√

В зависимости от проблем с цепочкой поставок: свяжитесь с предпочитаемым авторизованным дистрибьютором Weshine, чтобы узнать текущие цены и сроки выполнения заказа.
