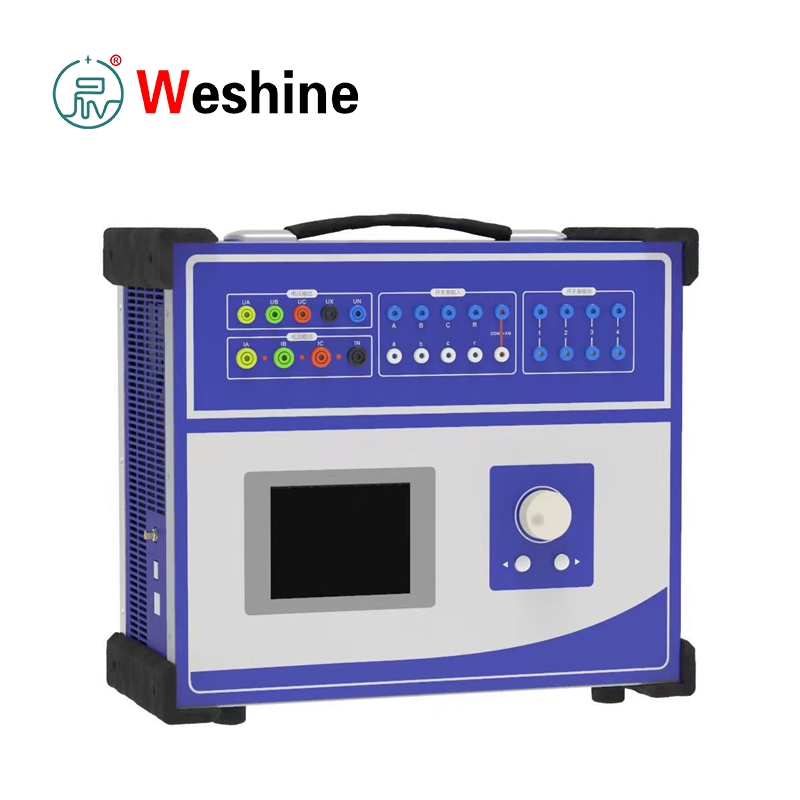

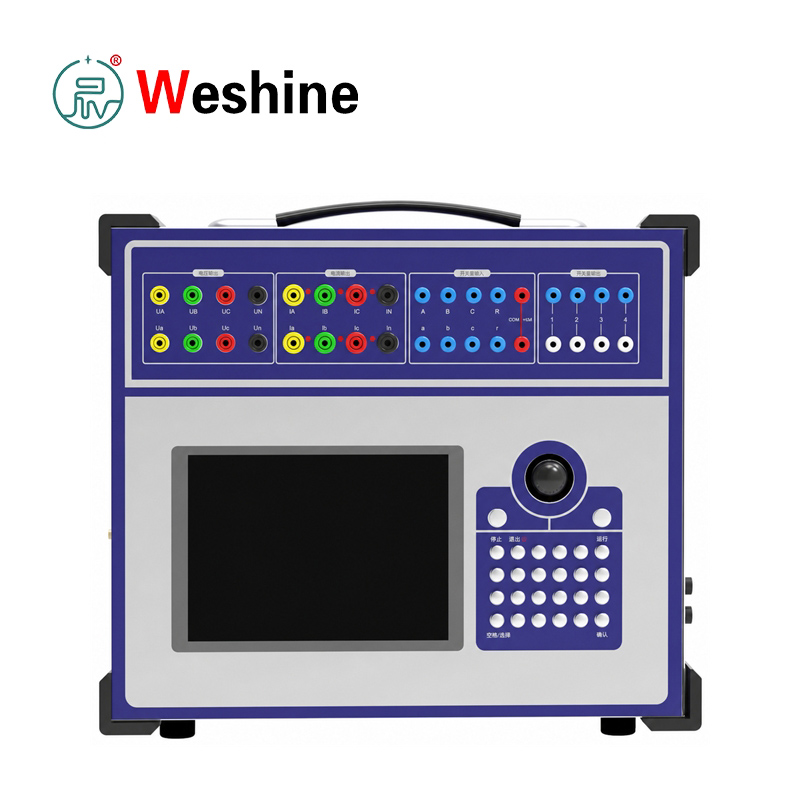

Тестер трехфазной релейной защиты

Покупайте качественное оборудование для проверки защиты трехфазных реле от Weishine, профессионального производителя в Китае, предназначенное для проверки защитных реле, блоков микропроцессорной защиты, вторичных цепей, средств автоматизации и комплексных систем защиты электросетей. Реле должны точно реагировать при повреждениях линии, аномальном напряжении, перегрузке по току, действиях повторного включения, срабатывании дифференциальной защиты и движениях цепи управления, поэтому регулярные испытания необходимы для безопасной и скоординированной работы энергосистемы.

Что такое тестер трехфазной релейной защиты?

Тестер трехфазной релейной защиты — это профессиональное испытательное устройство, предназначенное для проверки работоспособности и рабочих характеристик защитных реле, микропроцессорных устройств защиты, вторичных цепей, средств автоматизации и схем защиты энергосистем.

Тестер генерирует контролируемый вторичный ток, напряжение, частоту, фазовый угол, гармоники, постоянный ток и сигналы переключения для имитации нормальных и ненормальных состояний энергосистемы. Применяя эти смоделированные сигналы к тестируемым устройствам защиты, инженеры могут проверить настройки реле, значения срабатывания, время срабатывания, логику отключения и реакцию контактов.

Многоканальный выход по току и напряжению

Тестер трехфазной релейной защиты оснащен 4 каналами напряжения и 3 каналами тока для комплексного тестирования релейной защиты. Каналы напряжения поддерживают тестирование фазного напряжения, линейного напряжения, напряжения нулевой последовательности, асимметрии напряжения, потери напряжения, сдвига частоты и синхронизма.

Три токовых канала могут работать независимо для тестирования тока отдельных фаз или подключаться параллельно для обеспечения кратковременного выходного тока до 120 А. Он поддерживает тестирование реле максимального тока, реле замыкания на землю, обратнозависимой по времени защиты, дифференциальной защиты, дистанционной защиты, логики повторного включения, защиты от пониженного напряжения и реле частоты.

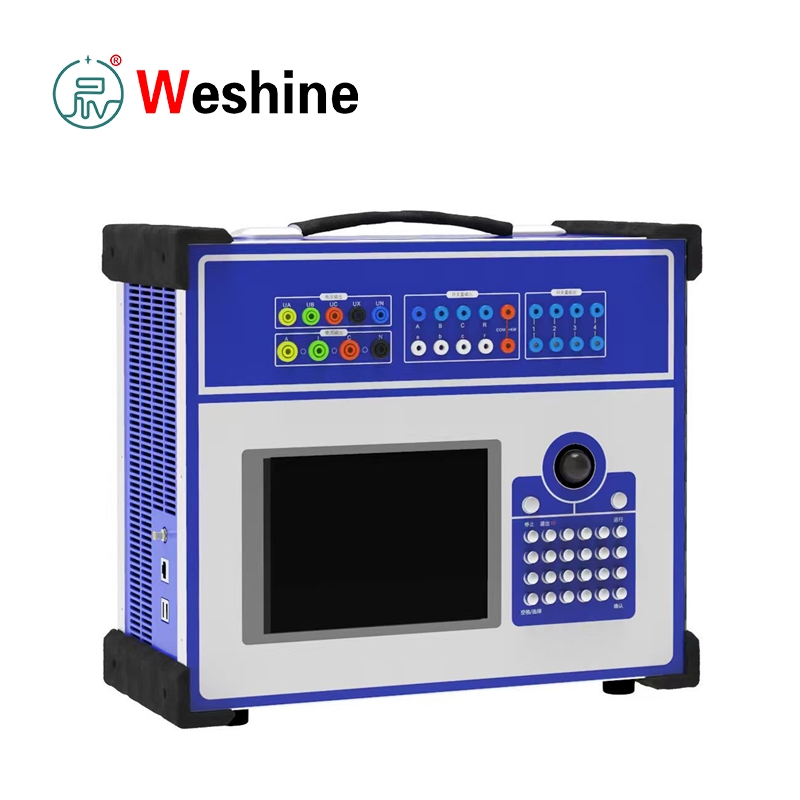

Промышленное компьютерное управление и эксплуатация в полевых условиях

Созданный на базе промышленной компьютерной платформы, тестер оснащен встроенным дисплеем и локальной панелью управления для автономного полевого тестирования без внешнего компьютера. Параметры и результаты испытаний можно просмотреть непосредственно на экране, что делает их пригодными для ввода в эксплуатацию и технического обслуживания на месте.

Оборудование также можно подключить к ПК с совместимым программным обеспечением для поддержки расширенных функций тестирования, управления данными и автоматического создания отчетов об испытаниях.

Гибкий выход тока, напряжения и постоянного тока

Тестер предоставляет широкий спектр возможностей вывода, в том числе:

Выход переменного тока:0~40А на канал, кратковременный выход до 120А с тремя параллельными каналами

Выходное напряжение переменного тока:Фазовое напряжение 0–120 В и линейное напряжение 0–240 В.

Выход постоянного тока:Постоянный ток, постоянное напряжение и регулируемый вспомогательный источник постоянного тока

Эти функции поддерживают тестирование реле постоянного тока и позволяют подавать питание на защитные устройства и вторичные цепи во время ввода в эксплуатацию.

Измерение частоты, гармоник и времени

Тестер объединяет выходной сигнал переменной частоты и гармоник для моделирования различных условий эксплуатации энергосистемы, включая изменение частоты и гармоники многих порядков. Это позволяет техническим специалистам оценивать работу реле при различных условиях вторичного сигнала, а не только при стандартной частоте сети.

Встроенные модули ввода и вывода переключателя поддерживают обнаружение размыкающих контактов, мониторинг контактов реле, моделирование выключателя, проверку сигнала запуска и измерение времени срабатывания. Диапазон времени составляет от 0,1 мс до 9999 с, что позволяет точно измерять время срабатывания реле, задержку срабатывания, интервалы повторного включения и реакцию логики защиты.

Область применения и защита безопасности

Тестер защиты трехфазных реле подходит для тестирования электромагнитных реле, статических реле, цифровых устройств защиты, микропроцессорных реле, устройств повторного включения, а также систем защиты трансформаторов, линий, двигателей и генераторов.

Он широко используется на подстанциях, электростанциях, заводских распределительных устройствах, железнодорожных сетях электроснабжения и профессиональных релейных лабораториях.

Встроено несколько функций защиты, в том числе защита от перегрузки по выходу, самодиагностика неисправностей, блокировка выхода и плавный пуск. Эти функции помогают защитить тестер и подключенное оборудование во время работы в полевых условиях. Оборудование должно эксплуатироваться обученными техническими специалистами, знакомыми с правилами безопасности вторичных цепей, стандартными процедурами подключения и рабочими процессами тестирования реле.

Оборудование соответствуетГБ/Т 7261-2008иДЛ/Т 624-2010. Операторы должны соблюдать местные правила тестирования реле, правила ввода в эксплуатацию электростанции и стандарты безопасности на площадке во время использования.

Руководство по эксплуатации продукта

Тестер трехфазной релейной защиты генерирует контролируемый вторичный ток, напряжение, частоту, угол фазы, гармоники, постоянный ток и сигналы переключения для имитации нормальных и неисправных состояний сети, а затем подает сигналы на тестируемое защитное устройство. Он контролирует действия контактов, выходные сигналы отключения, обратные сигналы и логическую обратную связь, автоматически записывая время действия и значения рабочих настроек.

Перед тестированием подтвердите модель реле, номинальный вторичный ток, номинальное вторичное напряжение, потребляемую мощность постоянного тока, тип отключающего контакта и заданные параметры защиты. Проверьте схемы подключения защитных устройств, изолируйте тестовые цепи в соответствии с правилами безопасности, затем правильно подключите токовые выходы, выходы напряжения, переключаемые порты ввода-вывода и клеммы вспомогательного питания постоянного тока.

Этапы проверки реле максимального тока:Установите выходной ток, фазовый угол, частоту и продолжительность теста. Постепенно увеличивайте ток в соответствии со стандартными процедурами испытаний, записывайте значение срабатывания, значение возврата и время работы. Для трехфазного сильноточного тестирования запараллелите три токовых канала для достижения максимального кратковременного выходного тока 120 А.

Этапы проверки реле напряжения:Подключите каналы напряжения и настройте фазное или линейное напряжение по мере необходимости. Устройство моделирует пониженное напряжение, повышенное напряжение, напряжение нулевой последовательности, дисбаланс напряжений и сдвиг фазы; Функция сдвига частоты обеспечивает сброс нагрузки при пониженной частоте и калибровку реле частоты.

Тестирование дистанционной, направленной, дифференциальной защиты и повторного включения: отрегулируйте напряжение, ток, угол фазы и контакты переключателя в соответствии с логическими схемами защиты. Оборудование отслеживает перемещение контактов реле и измеряет время срабатывания; Выходные порты переключателя имитируют вспомогательные контакты выключателя или внешние логические сигналы, когда это необходимо.

Проверка реле постоянного тока и вспомогательных цепей:Используйте выходное напряжение/ток постоянного тока в пределах номинальных диапазонов. Если питание постоянного тока на объекте недоступно или требуется изолированное испытательное питание, активируйте встроенный регулируемый вспомогательный источник питания постоянного тока.

После завершения всех тестов сравните измеренные значения действий и данные времени с заданными настройками защиты. Архивируйте записи испытаний в соответствии с внутренними правилами управления техническим обслуживанием и вводом в эксплуатацию.

Основные функции

1. Стандартные 4-фазные каналы напряжения и 3-фазные независимые выходные каналы тока.

2. Одноканальный выход переменного тока до 40 А.

3. Три параллельных канала тока поддерживают кратковременный выходной ток максимум 120 А.

4. Диапазон выходного напряжения фазы переменного тока: 0–120 В.

5. Диапазон выходного напряжения сети переменного тока: 0–240 В.

6.Встроенный выход постоянного тока для всех сценариев тестирования релейной защиты.

7.Встроенный выход постоянного напряжения для моделирования состояния вторичной цепи.

8. Независимый регулируемый выход вспомогательного источника питания постоянного тока.

9. Диапазон времени срабатывания реле: 0,1 мс ~ 9999 с.

10. Переключение входных каналов для мониторинга состояния контактов реле в реальном времени.

11. Переключение выходных каналов для имитации автоматических выключателей и внешних контактных сигналов.

12.Выход гармонического сигнала для тестирования характеристик гармонического отклика защитных устройств.

13. Выходной сигнал переменной частоты для проверки реле частоты.

14. Встроенный экран дисплея для четкого отображения всех параметров и результатов испытаний.

15.Промышленное компьютерное управление обеспечивает полностью независимую работу в автономном режиме.

16. Зарезервированный порт USB для чтения данных и поддержки связи с программным обеспечением.

17. Автоматическая блокировка выхода при ненормальном рабочем состоянии для предотвращения повреждения оборудования.

18.Встроенные функции самопроверки неисправностей и многоуровневой аппаратной защиты.

19.Совместимость с калибровкой микропроцессорной защиты, статических реле и электромагнитных реле.

20.Универсальный инструмент для ввода в эксплуатацию, ежедневного технического обслуживания и лабораторных испытаний.

Сценарии применения

1. Группы по эксплуатации и техническому обслуживанию электросетей

Проводить пуско-наладочные работы новых подстанций, периодическую калибровку защит, проверку вторичных цепей, проверку цепей отключения и техническое обслуживание схемы полной защиты.

2. Производители трансформаторов

Провести заводскую проверку шкафов защиты, проверку дифференциальных реле, проверку интерфейса температурной защиты и заводские приемочные испытания панелей защиты.

3. Электростанции

Полная калибровка защиты генератора, защиты главного трансформатора, защиты двигателя, системы вспомогательного питания и защиты распределительного устройства во время ввода агрегата в эксплуатацию и технического обслуживания при простое.

4. Железнодорожная отрасль

Тяговые подстанции и распределительные сети железных дорог оснащены устройствами релейной защиты. Оборудование выполняет плановое обслуживание реле, проверку защиты фидеров и анализ логики срабатывания выключателя.

5. Крупные промышленные предприятия

Сталелитейные, горнодобывающие, нефтехимические и производственные предприятия используют его для регулярного обслуживания реле среднего напряжения, испытаний защиты двигателей и проверки цепей защиты заводских подстанций.

6. Университеты и учреждения профессионального обучения

Применяйте машину для обучения теориям релейной защиты, операциям вторичного впрыскивания, моделированию неисправностей и практическим занятиям по координации защиты.

7. Сторонние испытательные лаборатории

Полная калибровка реле, проверка работоспособности средств защиты, входной приемочный контроль и внешние пусконаладочные работы.

8. Бригады по обслуживанию кабелей

После замены или ремонта кабеля проверьте защиту фидера, защиту от замыканий на землю, логику повторного включения и согласованность вторичных цепей управления.

Доступные тестовые задания

1.Общая проверка работоспособности микропроцессорных защитных устройств.

2．Калибровка и поверка электромагнитных реле

3.Проверка производительности статических реле.

4. Проверка значения срабатывания и ограничения времени для реле максимального тока.

5. Полная проверка реле замыкания на землю.

6.Калибровка реле защиты от пониженного и повышенного напряжения.

7.Проверка рабочих характеристик реле частоты.

8. Функциональное моделирование направленной защиты.

9. Полная калибровка дифференциальной защиты.

10.Имитация рабочих условий для дистанционной защиты.

11．Функциональная проверка устройств автоматического повторного включения.

12. Проверка цепи отключения выключателя.

13.Полный ввод в эксплуатацию вторичного контура на месте.

14.Заводские приемочные испытания защитных панелей.

15.Точное измерение времени срабатывания реле.

Практический пример применения

Отрасль: Модернизация и ввод в эксплуатацию подстанций среднего напряжения.

Задача проекта: строительная бригада взяла на себя проект реконструкции подстанции. Его внутренние панели защиты содержали логические функции максимального тока, замыкания на землю, пониженного напряжения, повторного включения и отключения выключателя. Для проекта требовалась одна машина, которая могла бы выдавать трехфазный ток, четырехфазное напряжение, а также поддерживать моделирование контактов и высокоточную синхронизацию. Именно здесь тестер трехфазной релейной защиты обеспечивает универсальные возможности тестирования.

Полный цикл испытаний: технические специалисты подключили устройство к входным клеммам реле, входным клеммам напряжения, контактам отключения и внешним логическим схемам. Сначала они проверили значения срабатывания и падения переменного тока, затем зафиксировали время срабатывания защиты при моделируемом токе повреждения. Каналы напряжения моделируют состояния пониженного напряжения и восстановления напряжения; Выход переключателя имитирует изменение состояния вспомогательного контакта выключателя, в то время как вход переключателя синхронно фиксирует сигналы отключения и возврата.

Результат проекта: Все значения уставок реле соответствовали проектной схеме ввода в эксплуатацию. Данные о времени поездки и действиях были внесены в документацию по эксплуатации и техническому обслуживанию. Все отклонения от электромонтажа и настроек были исправлены до официального ввода панелей защиты в эксплуатацию.

Преимущества применения: Стандартизированные вторичные сигналы моделирования генерируются одной машиной с отслеживаемыми временными данными для хранения. Никаких отдельных источников тока, источников напряжения, таймеров или имитаторов контактов не требуется, что значительно сокращает количество инструментов на месте. Сокращение общих затрат на закупки для инжиниринговых компаний.

Часто задаваемые вопросы

1. Для чего используется тестер трехфазной релейной защиты?

Он используется для вторичного тестирования защитных реле, микропроцессорных защитных устройств, цепей отключения, устройств повторного включения и защитных панелей.

2. Сколько выходов напряжения и тока обеспечивает VS-JB900?

Он обеспечивает стандартный выходной сигнал 4-фазного напряжения и 3-фазного тока.

3. Каков максимальный выходной ток переменного тока?

Каждая фаза может выдавать среднеквадратичный ток от 0 до 40 А. Когда три канала тока подключены параллельно, выходной ток может достигать от 0 до 120 А (среднеквадратичное значение) при кратковременном тестировании.

4. Каков диапазон выходного напряжения переменного тока?

Диапазон выходного фазного напряжения составляет от 0 до 120 В (СКЗ), а диапазон выходного напряжения сети — от 0 до 240 В (СКЗ).

5. Может ли тестер измерить время действия реле?

Да. Диапазон измерения времени составляет от 0,1 мс до 9999 с, точность 0,1 мс.

6. Поддерживает ли тестер трехфазной релейной защиты выход постоянного тока?

Да. Он поддерживает выход постоянного тока, выход постоянного напряжения и независимый вспомогательный выход постоянного тока для тестирования реле и вторичных цепей.

7. Какие типы реле можно протестировать?

Тестер можно использовать для измерения перегрузки по току, замыкания на землю, напряжения, частоты, дифференциальной, дистанционной, направленной, повторного включения и других защитных устройств.

8. Какие стандарты применимы?

Справочные стандарты для этого типа тестера релейной защиты включают GB/T 7261-2008 и DL/T 624-2010. Пользователи также должны следовать местным процедурам тестирования релейной защиты.
