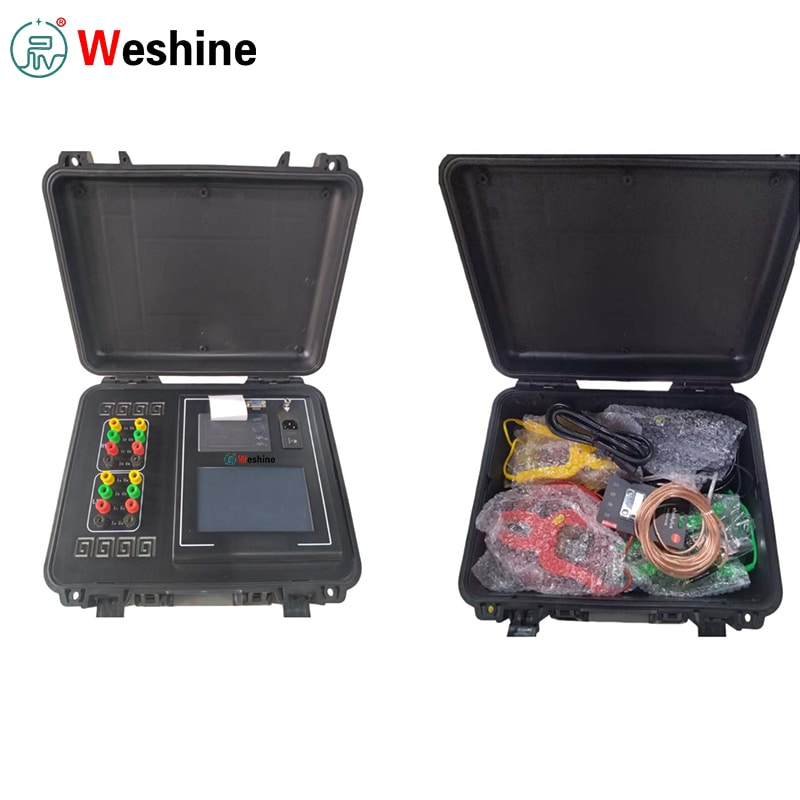

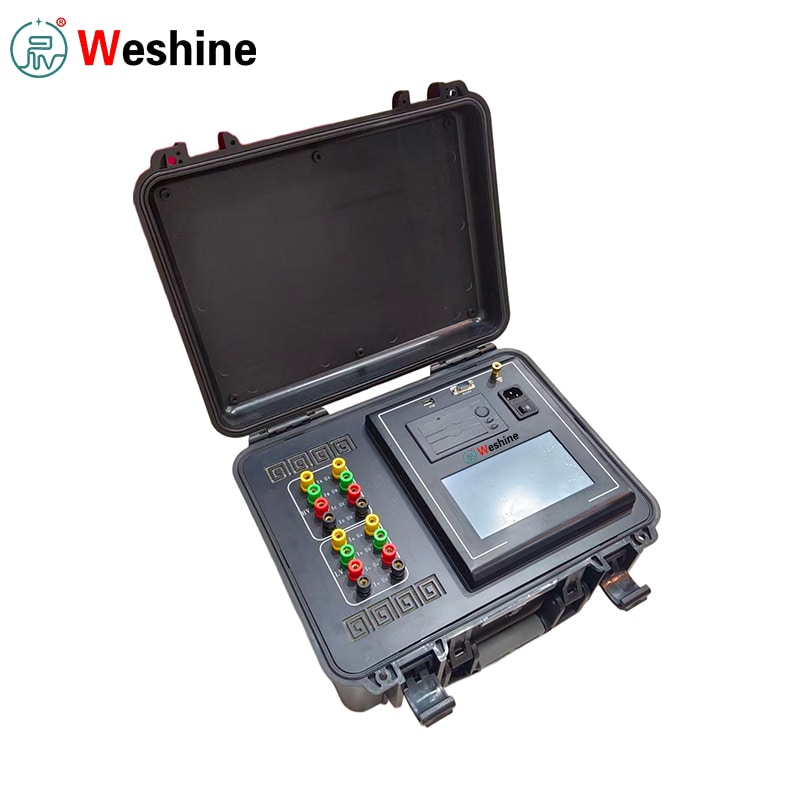

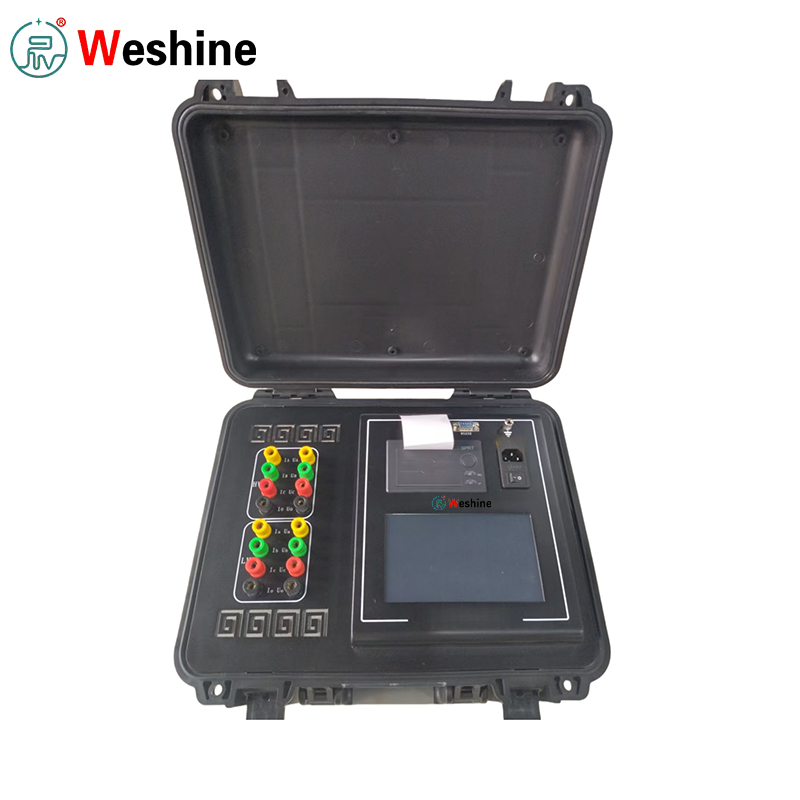

Тестер сопротивления постоянного тока и коэффициента поворотов трансформатора 2 в 1

Weshine, профессиональный производитель из Китая, предлагает высококачественный тестер сопротивления постоянного тока и коэффициента витков трансформаторов 2 в 1, который выполняет две процедуры проверки сердечника силовых трансформаторов: испытание сопротивления обмоток постоянному току и испытание коэффициента трансформации.

● Проверка сопротивления постоянному току:плохие контакты, внутренние дефекты обмотки, неисправности переключателя ответвлений, неплотные соединения и несбалансированное межфазное сопротивление.

● Тестирование коэффициента оборотов:проверяет, соответствуют ли фактический коэффициент трансформации, положение отвода и группа векторов паспортной табличке и проектным спецификациям.

Обе критически важные функции тестирования объединены в одном приборе. Полевым бригадам больше не нужно перевозить два отдельных тестера. После подключения высоковольтных и низковольтных измерительных проводов можно выполнить несколько тестовых заданий без повторной замены проводки.

Измерение сопротивления постоянному току

Для измерения сопротивления постоянному току прибор обеспечивает одновременное трехфазное тестирование вместе с автоматическим намагничиванием.

● Для обмоток, соединенных звездой с нейтральной точкой, сопротивления фаз A0, B0 и C0 могут измеряться одновременно, чтобы сократить общие циклы испытаний.

● При тестировании трехфазных пятилинейных трансформаторов с внутренним соединением треугольником встроенный режим автоматического возбуждения еще больше повышает эффективность тестирования на сторонах низкого напряжения.

Результаты испытаний и защита

Результаты испытаний обмоток высокого, среднего и низкого напряжения можно отобразить и распечатать непосредственно на месте.

● Автоматически вычисляет асимметрию трехфазного сопротивления.

● Показания выходного сопротивления преобразуются в номинальную температуру.

● Обеспечивает полные, готовые к проверке записи испытаний трансформатора.

● Комплексная защита от обратной ЭДС защищает операторов во время разряда постоянного тока и работы с измерительными проводами.

Измерение коэффициента поворотов

При измерении коэффициента трансформации тестер сопротивления постоянного тока и коэффициента трансформации трансформатора 2 в 1 поддерживает как однофазные, так и автоматические трехфазные испытания обмоток.

● Операторы выбирают соответствующую группу подключения трансформатора.

● Измеряет значение коэффициента, ошибку коэффициента и параметры группы соединений на фазах AB, BC и CA.

● Измерение коэффициента трансформации одной фазы может завершиться примерно через 15 секунд, как указано в официальном руководстве.

Управление эксплуатацией и данными

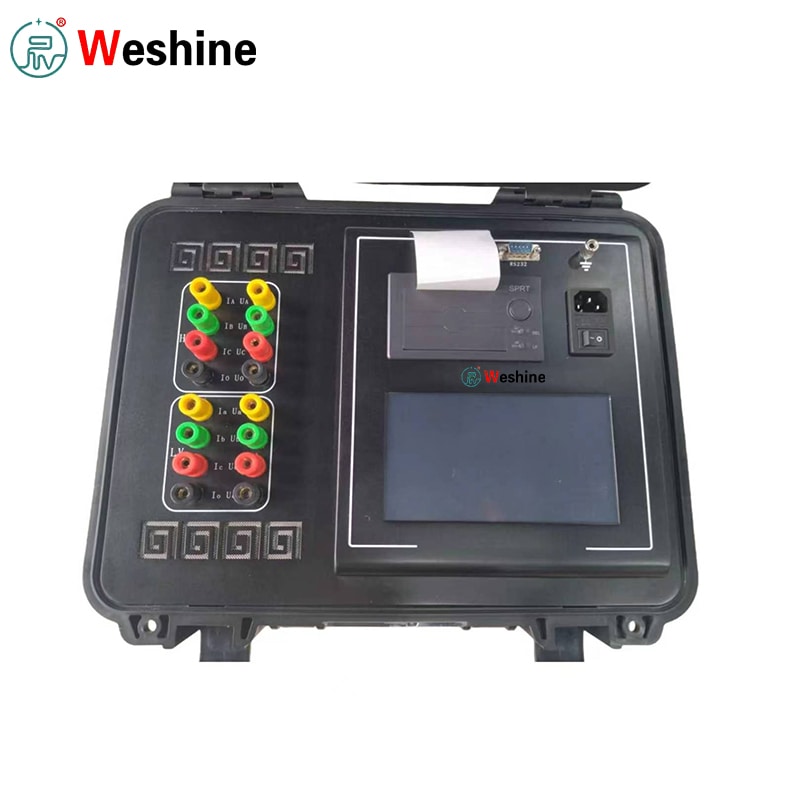

Взаимодействие с пользователем осуществляется на 7-дюймовом цветном сенсорном ЖК-дисплее с двуязычными подсказками на китайском и английском языках.

● Отчеты об испытаниях могут быть созданы мгновенно с помощью встроенного микропринтера.

● Все наборы данных можно сохранить на USB-накопителях и систематизировать по дате испытаний и серийному номеру трансформатора.

● Возможности аппаратной связи охватывают изолированные интерфейсы шины RS232, Bluetooth и внутреннюю шину RS485.

Технические параметры

Руководство по продукту

Перед использованием тестера сопротивления постоянного тока и коэффициента трансформации трансформатора 2 в 1 убедитесь, что целевой трансформатор полностью обесточен, безопасно разряжен и правильно заземлен. Всегда подключайте клемму защитного заземления прибора перед присоединением каких-либо тестовых зажимов.

Для проверки сопротивления постоянному току прикрепите зажимы для определения потенциала тока высокого и низкого напряжения к соответствующим вводам трансформатора. Для двухобмоточных трансформаторов подсоедините клеммы A, B, C, O и a, b, c, o согласно схемам подключения. Для однофазных трансформаторов подключите соответствующие клеммы верхнего и нижнего плеча согласно схеме. Включите тестер от сети переменного тока 220 В. Перейдите через меню сенсорного экрана к входному идентификатору трансформатора, материалу обмотки, режиму тестирования, диапазону тока, параметрам обмотки и настройкам преобразования температуры, а затем запустите измерение сопротивления постоянному току или коэффициента трансформации.

При выполнении проверки коэффициента трансформации выберите точную информацию о группе соединений и устройстве РПН, чтобы обеспечить правильность выходных сигналов передаточного отношения, ошибки и векторной группы. При обнаружении обратной полярности подключения, короткого замыкания или неисправности проводки немедленно прекратите тестирование и проверьте все измерительные провода перед возобновлением работы. По завершении теста просмотрите показания на экране. При необходимости распечатывайте отчеты в печатном виде, сохраняйте записи внутри или экспортируйте наборы данных на флэш-накопитель USB для последующего составления отчетов.

Функции

1. Поддерживает тестирование сопротивления постоянного тока трансформатора и коэффициента трансформации в одном приборе.

2. Одновременное измерение сопротивления трехфазного постоянного тока.

3. Измеряет коэффициент трансформации, погрешность коэффициента трансформации и группу векторов.

4. Обеспечивает автоматическое намагничивание для тестирования сопротивления постоянному току.

5. Обеспечивает метод автоматического возбуждения для трехфазных пятилинейных трансформаторов с внутренним соединением треугольником.

6. Автоматически рассчитывает дисбаланс трехфазного сопротивления.

7. Отображает и распечатывает данные испытаний обмоток высокого, среднего и низкого напряжения.

8. Рассчитывает значения сопротивления, преобразованные в номинальную температуру.

9. Поддерживает измерение коэффициента трансформации однофазного и трехфазного трансформатора.

10. Обнаруживает обратное соединение высокого и низкого напряжения во время тестирования соотношения.

11. Обнаруживает короткое замыкание трансформатора и межвитковое короткое замыкание во время тестирования коэффициента трансформации.

12. Включает комплексную защиту от обратной ЭМП.

13. Обеспечивает 7-дюймовый цветной сенсорный экран.

14. Включает встроенный микропринтер для отчетов о полевых испытаниях.

15. Поддерживает USB-накопитель для резервного копирования внешних данных.

16. Обеспечивает изолированную связь RS232 и связь Bluetooth.

17. Включает подсказки меню на китайском и английском языках.

Сценарии применения

Тестер сопротивления постоянного тока и коэффициента трансформации трансформатора 2 в 1 служит производителям трансформаторов для проверки перед отправкой сопротивления обмотки постоянного тока, асимметрии фаз, ошибки коэффициента трансформации и группы векторов. Одно устройство соответствует двум обязательным требованиям заводских испытаний и упрощает рабочие процессы подготовки оборудования и документации по испытаниям для производственных групп.

Для электроэнергетических компаний и операторов подстанций этот диагностический тестер применяется при установке нового блока, приемке-передаче, плановом обслуживании и устранении неисправностей. Данные о сопротивлении обмотки позволяют выявить потенциальный износ контактов устройства РПН и аномальное отклонение фазового сопротивления; Результаты определения соотношения оборотов проверяют положение ответвителя и правильность группы соединений.

В мастерских по ремонту трансформаторов технические специалисты полагаются на этот тестер для оценки состояния обмотки после перемотки, сушки или капитального ремонта устройства РПН. Наборы данных по сопротивлению и коэффициенту трансформации до и после ремонта можно сравнить, чтобы убедиться, что трансформаторы возвращаются в приемлемое рабочее состояние.

Для полевых пуско-наладочных бригад универсальная конструкция сокращает количество испытательного оборудования, транспортируемого на объекты. Встроенные функции печати, архивирования через USB и сортировка данных на основе идентификаторов трансформаторов позволяют создавать хорошо структурированные записи для документов приемки проекта и результатов для конечного потребителя.

Приложения

Тестер сопротивления постоянного тока и коэффициента витков трансформатора TTR 2-в-1 широко используется производителями трансформаторов, операторами электроэнергетических компаний, бригадами по техническому обслуживанию подстанций, подрядчиками по вводу в эксплуатацию электрооборудования, мастерскими по ремонту трансформаторов, промышленными энергетическими подразделениями и поставщиками услуг по испытаниям высокого напряжения.

Типичные объекты испытаний включают силовые трансформаторы, распределительные трансформаторы, однофазные и трехфазные трансформаторы, двухобмоточные и трехобмоточные трансформаторы, обмотки, соединенные звездой и треугольником, трансформаторы переключения ответвлений под нагрузкой, взаимные индукторы приборов, генераторы, электродвигатели и другое оборудование с обмотками низкого сопротивления.

Распространенные отраслевые псевдонимы для зарубежного поиска SEO и B2B: диагностический тестер трансформатора, тестер сопротивления обмоток постоянного тока, тестер коэффициента трансформации трансформатора, тестер TTR трансформатора, тестер коэффициента трансформации и сопротивления обмотки, тестер векторной группы трансформатора, прибор для испытаний на техническое обслуживание трансформатора.

Случай клиента

Одному подрядчику по техническому обслуживанию трансформаторов требовалось провести испытания распределительных трансформаторов с более высокой эффективностью во время периодов отключения электроэнергии на подстанции. Раньше их полевая бригада использовала отдельные тестер сопротивления постоянному току и тестер коэффициента трансформации, что приводило к частым повторным заменам проводки и несвязному ведению записей для каждого трансформаторного блока.

Используя универсальный тестер сопротивления постоянного тока и коэффициента витков трансформатора 2 в 1, можно выполнить испытания сопротивления обмотки постоянного тока, а также коэффициента трансформации и векторной группы с помощью одного прибора. После надлежащего заземления и установки проводов технические специалисты фиксируют показания сопротивления трехфазной обмотки, оценивают баланс фаз, а затем приступают к проверке коэффициента витков и векторной группы без повторной прокладки тестовых кабелей.

Во время одного задания на техническое обслуживание выход сопротивления постоянного тока сигнализировал об аномальном отклонении фазы при определенном положении ответвителя. Затем команда использовала встроенную функцию TTR для перекрестной проверки настройки ответвителя и группы соединений, локализовав основную причину в неисправном контакте устройства РПН. Печатные копии и цифровые записи, сохраненные на USB-накопителе, непосредственно добавлялись к официальным отчетам о техническом обслуживании.

Внедрение этого комбинированного тестера сократило трудозатраты на настройку на месте, улучшило согласованность данных перекрестных испытаний и упростило общие рабочие процессы проверки трансформаторов для технических специалистов по обслуживанию на местах.

Часто задаваемые вопросы

В1: Для чего используется этот тестер?

A1: Он выполняет измерение сопротивления обмотки трансформатора по постоянному току вместе с коэффициентом трансформации трансформатора и проверкой векторной группы.

В2: Может ли этот тестер одновременно проверять трехфазное сопротивление?

А2: Да. Он поддерживает одновременное тестирование сопротивления трехфазного постоянного тока, предлагая выбираемые диапазоны тока 10 А, 5 А и 1 А.

В3: Каков максимальный испытательный ток сопротивления постоянному току?

A3: При испытании сопротивления отдельной фазы постоянного тока максимальный испытательный ток достигает 20 А.

В4: Какова точность измерения сопротивления постоянному току?

A4: В официальном руководстве указана точность измерения класса 0,2 с разрешением считывания 0,1 мкОм.

В5: Каков диапазон измерения коэффициента трансформации трансформатора?

A5: Диапазон измерения коэффициента трансформации составляет от 1 до 10 000.

В6: Можно ли измерить векторную группу трансформатора?

А6: Да. Он идентифицирует группы подключения трансформатора, поддерживая общие конфигурации, включая YY, YD, DD и DY, как указано в документации пользователя.

Вопрос 7: Насколько быстро выполняется проверка соотношения?

A7: Согласно руководству по эксплуатации, проверка коэффициента трансформации однофазной сети может занять примерно 15 секунд.

В8: Поддерживает ли он печать и экспорт данных?

А8: Да. Этот тестер оснащен встроенным микропринтером и USB-накопителем для внешнего архивирования результатов испытаний.

В9: Какие интерфейсы связи включены?

A9: Аппаратные интерфейсы содержат изолированную связь по шине RS232, Bluetooth и внутреннюю шину RS485.

В10: Какие меры безопасности включены?

A10: Механизмы защиты включают в себя защиту от противо-ЭДС для испытаний сопротивления постоянному току, обнаружение обратного подключения высокого и низкого напряжения, а также сигнализацию короткого замыкания и межвиткового замыкания во время измерения передаточного числа.
