Испытание трансформатора высоким напряжением

Компания Weshine® изобрела набор AC Hipot Test Set для высоковольтных испытаний трансформаторов, которые подходят для испытаний испытательных объектов малой мощности переменным током 50/60 Гц. При желании эти устройства можно также модернизировать для работы в качестве испытательных комплектов постоянного тока путем установки выпрямителя на верхнюю часть трансформатора. Weshine® AC Hipot Test Set для высоковольтных испытаний трансформатора с высоким качеством и точностью. Разработан и произведен в соответствии с национальными стандартами, доступно полное решение для электрических испытаний. Свяжитесь с нами для получения более подробной информации об испытательном наборе AC Hipot для высоковольтных испытаний трансформатора от Weshine®!

Отправить запрос

Описание продукта

AC Hipot Test Set для высоковольтных испытаний трансформатора

Внедрение продукции:

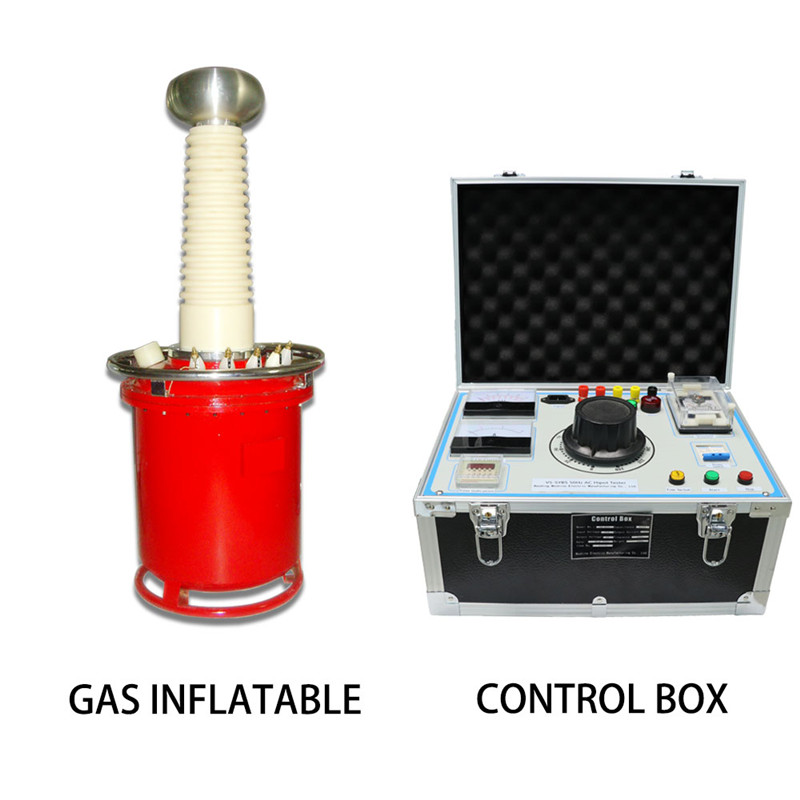

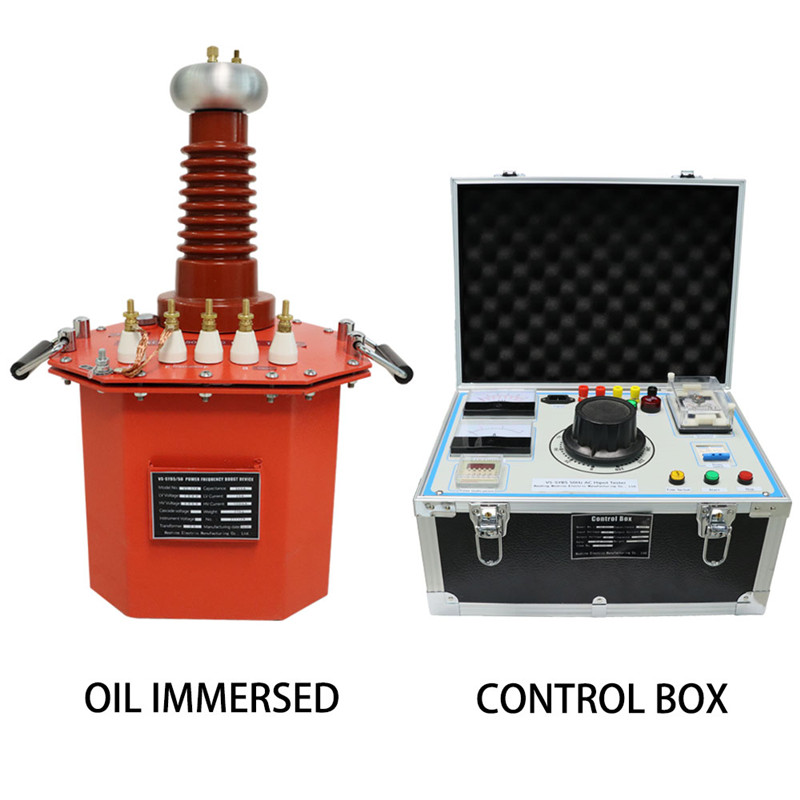

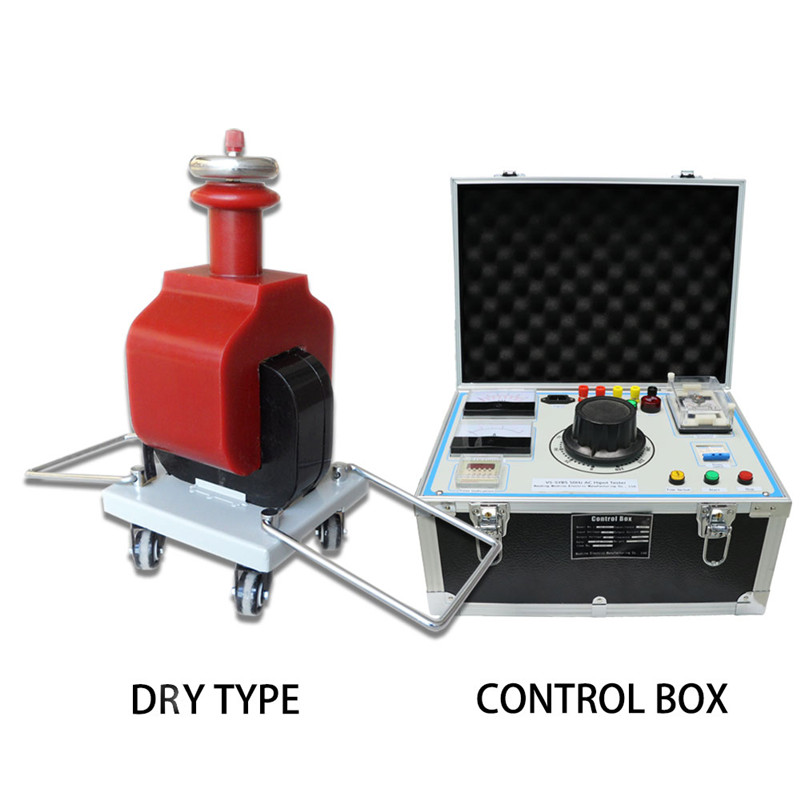

Weshine® Набор AC Hipot Test Set для высоковольтного испытания трансформатора. Конструкция из двух частей позволяет оператору использовать устройство на безопасном расстоянии. Блок управления используется для управления высоковольтным трансформатором. Блок состоит из вариатора, приборов индикации тока/напряжения, таймера продолжительности теста и цепи безопасности. Обмотка низкого напряжения может непрерывно возбуждаться от нуля до максимального значения, так что определенный выходной сигнал доступен в течение заданного периода времени. Продолжительность работы зависит от приложения и варьируется от нескольких минут до непрерывной работы.

Входное напряжение AC Hipot Test Set для высоковольтных испытаний серии трансформаторов составляет 200 В или 400 В, которое подключается к соответствующему блоку управления (таблица), а входное напряжение настраивается на первичную обмотку (низкое напряжение) испытательного трансформатора. через авторегулятор напряжения. Используя принцип электромагнитной индукции, вторичная обмотка (высокое напряжение) прессуется. Его отношение к количеству витков первичной обмотки может получить такое же кратное выходному высокому напряжению, которое можно плавно регулировать от нуля вольт до максимального номинального значения. . В испытании на выдерживаемое постоянное напряжение и ток утечки, пока высоковольтный кремниевый пакет прикручен к высоковольтному выходному концу, можно получить высокое постоянное напряжение, а его амплитуда в 1,4 раза превышает значение высокого напряжения промышленной частоты.

УНИВЕРСАЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ*

Форма волны выходного напряжения:	синусоидальная волна
Коэффициент искажения формы выходного сигнала:	≥ 1%.
Потеря нагрузки:	0,2%ï½0,35%
Уровень выдерживаемого индукционного напряжения:	1,1UO/1мин.
Полное сопротивление короткого замыкания одиночного испытательного трансформатора:	4,5%ï½12% (±10%)
Точность регулировки напряжения составляет ±1%.
Нестабильность напряжения менее 1%.
Функция защиты от перенапряжения.
Повышение температуры поверхности:	ï¼55â
При номинальной мощности допустимое время непрерывной работы:
0,5 часа (подгоняно в течение длительного времени)
Форма волны выходного напряжения:
Ниже 10 кВА, каждые 2 часа допускается непрерывная работа в течение 0,5 часов.
Свыше 15 кВА, каждые 4 часа, допускается непрерывная работа в течение 0,5 часов.
При половинном номинальном напряжении и половинном номинальном токе допускается непрерывная работа в течение 4 часов.
