ИК-тест трансформатора

Weshine® изобрел ИК-тест трансформатора с сертификатом CE, высоким качеством и точностью, изобретен и произведен в соответствии с национальными стандартами, доступно полное решение для электрических испытаний. Свяжитесь с нами для получения более подробной информации об ИК-тестировании трансформатора от Weshine!

Отправить запрос PDF скачатьЗагрузить

Описание продукта

WeshineИК-тест трансформаторас цифровым и аналоговым индикатором дуги, предназначен для измерения сопротивления изоляции высокого напряжения при ремонте и обслуживании кабелей, вращающихся машин, трансформаторов, распределительных устройств и промышленных применений.

Испытания изоляции постоянным током проводят при напряжении 250 В, 500 В, 1000 В, 2500 В, 5000 В. Диапазон измерения сопротивления изоляции от 100 кОм до 1000 ГОм. Предусмотрена автоматическая разрядка тестируемых емкостных цепей и отображение затухания напряжения.

Клемму защиты можно использовать для сведения к минимуму влияния поверхностной утечки и, следовательно, ошибочных измерений при проведении испытаний сопротивления изоляции.

Для емкостных испытуемых объектов прибор автоматически разряжается через внутренний резистор и показывает напряжение на клеммах в диапазоне от 30 В до 600 В, при этом более высокие напряжения обозначаются знаком «Hi». Эта функция дает индикацию затухания напряжения после тестирования реактивных нагрузок. Когда индикатор напряжения исчезнет, пользователь может безопасно отсоединить измерительные провода.

WeshineИК-тест трансформаторапитается от восьми элементов IEC LR6 (AA) 1,5 В. Конструктивные функции безопасности включают индикатор предупреждения о высоком напряжении, внешний дисплей напряжения после ИК-теста, автоматический разряд реактивных нагрузок и измерительных проводов.

ЗАЯВЛЕНИЕ

Электроизоляционные материалы со временем изнашиваются, что приводит к поломкам и дорогостоящим счетам за ремонт. Тестер сопротивления изоляции подает регулируемое постоянное напряжение на изоляцию и измеряет протекающий через нее ток, применяя закон Ома для расчета сопротивления изоляции. Ток течет, потому что ни один изоляционный материал не идеален.

Использование ИК-тестера включает в себя:

■ Монтаж оборудования

■ Плановое техническое обслуживание

■ Решение проблем

Испытание изоляции высоким напряжением постоянного тока влияет на поляризацию изоляции, так что последовательное испытание без полной разрядки испытуемого блока даст разные результаты.

Следует соблюдать осторожность, чтобы всегда использовать один и тот же процесс и метод подключения и тестирования изолятора, чтобы иметь возможность отслеживать результаты. Важно записывать температуру изоляции, а также значения IR.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

■ Компактный и прочный тестер сопротивления изоляции

■ Простое управление и выбор диапазона напряжения

■ Вольтметр переменного и постоянного тока (30–600 В)

■ Устанавливаемый пользователем таймер проверки ИК-излучения (по умолчанию 1 мин), (макс. 19 м 50 с)

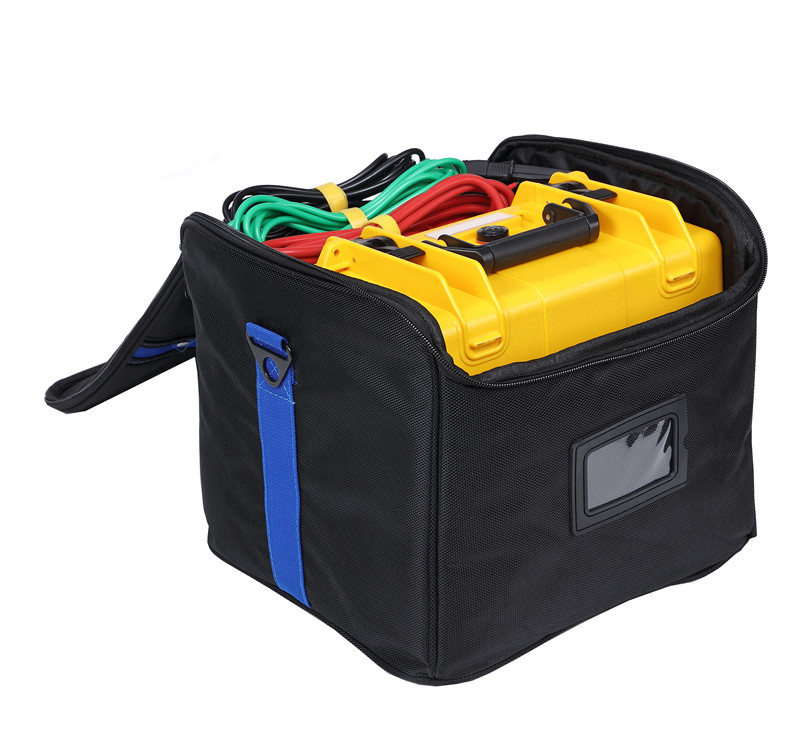

■ Мягкий футляр для инструментов и проводов

■ Краткое руководство и полное руководство пользователя

■ Блокировка высоковольтных изолированных вилок для дополнительной безопасности

■ Шторки на клеммах предотвращают случайное попадание грязи и других предметов

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон изоляции	от 0,1 МОм до 2 ТОм
Номинальные испытательные напряжения	250 В, 500 В, 1000 В, 2500 В, 5000 В
Точность напряжения на клеммах
	испытательное напряжение
	≥1000 В 0... 5 % от номинального испытательное напряжение
Точность изоляции	±5% ±3 цифры
Ток короткого замыкания	5 мА ±0,5 мА
Точность вольтметра	±2%показания±3знач.
Источник питания	8 батареек LR6/AA
Диапазон рабочих температур и влажность
	- от 20°C до 45°C
Влажность	80% относительной влажности
Диапазон температур хранения и влажность
	от -20 °C до 60 °C
Защита безопасности	Изоляция Кат. III 600 В
Примечание	Ошибка обслуживания с указанными ограничениями окружающей среды в два раза превышает внутреннюю ошибку.
ЭМС	Соответствует IEC 61326-1:2013
Габаритные размеры	177 мм х 226 мм х 100 мм
Масса	1,9 кг (включая батарею)

ВС-3121

ВС-3121ИК-тест трансформаторабыл разработан для электрических и промышленных испытаний, где рабочее напряжение превышает 1000 В и требуется более высокое испытательное напряжение изоляции.

В отличие от VS-3121A, VS-3121 предлагает фиксированный диапазон напряжения 50 В, 100 В, 250 В, 500 В, 1000 В и 2500 В.

Оборудование с рабочим напряжением выше 1 кВ требуетИК-тест трансформаторас при напряжении выше 1 кВ. В основе высоковольтных испытаний наши устройства 5/10/15 кВ обеспечивают высочайший уровень качества испытаний наряду с высочайшей безопасностью, удобством и портативностью.

Для полной возможности тестирования изоляции всех высококапитальных

ВС-3127

ВС-3127ИК-тест трансформаторапредлагает возможность выполнять точные измерения сопротивления изоляции при испытательном напряжении до 15 кВ с максимальным сопротивлением 30 TОм. Точность измерения сопротивления составляет ± 5 % от 1 МОм до 3 ТОм!

Для коммунальных предприятий и сервисных компаний VS-3127 является универсальным тестером с его гибкостью и возможностью проверки на будущее. Weshine VS-3127 предназначен для работы везде, где бы вы ни работали.

Максимальное выходное номинальное напряжение достигает 7 передач (250 В, 500 В, 1 кВ, 2,5 кВ, 5 кВ, 10 кВ, 15 кВ).

Максимальный ток короткого замыкания 7 мА

Тест сопротивления изоляции (IR), тест индекса поляризации ï¼PI), тест коэффициента диэлектрической абсорбции (DAR). Режим проверки рампы (RAMP), режим проверки сопротивления с фильтрацией (FR). *Тест емкости (кап.).

Функция контроля напряжения, автоматически контролирующая живое напряжение измеряемого

ЗАЧЕМ ИСПЫТАТЬ НА 15 КВ?

От 5 кВ до 15 кВ утроит испытательный ток — это может предотвратить отрицательный испытательный ток в присутствии сильных помех.

15 кВ указано для активов от 35 000 В до 69 000 В на основе NETA ATS 2007.

Двигатели напряжением выше 34 500 В следует испытывать при напряжении 15 кВ на основе NETA ATS 2007.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон изоляции	от 0,1 МОм до 30 МОм
Номинальные испытательные напряжения	250 В, 500 В, 1 кВ, 2,5 кВ, 5 кВ, 10 кВ, 15 кВ
Точность напряжения на клеммах
	ï¼5%ï½10%ï¼±10В
Точность изоляции	от 1 MÎ© до 3 TÎ©, ±5% ±3 цифры
	ï¼3 TÎ©, ±20% ±3 цифры
Ток короткого замыкания	≥7 мА ±0,5 мА
Тестовый режим рампы	±2%показания±3знач.
Источник питания	Шаг до заданного напряжения путем тестирования с шагом 10% от заданного напряжения
Диапазон рабочих температур и влажность
	- от 20°C до 50°C
Влажность	80% относительной влажности
Диапазон температур хранения и влажность
	от -25°C до 65°C
Проверка напряжения	AC/DC: 0Vï½1000V, Точность: ±5%показания±3В
Тест емкости	10нФï½25мкФ, Точность: ±10%показания±10нФ
Текущий тест	0,01 нА ± 7 мА, Точность: ± 5% показаний ± 0,5 нА
Защита безопасности	Изоляция Кат. III 600 В
Примечание	Ошибка обслуживания с указанными ограничениями окружающей среды в два раза превышает внутреннюю ошибку.
ЭМС	Соответствует IEC 61326-1:2013
Габаритные размеры	280 мм х 260 мм х 160 мм
Масса	4,9 кг (включая батарею)

Выбор

Weshine имеет 8-летний опыт работы с полным спектром электрооборудования. В настоящее время Weshine изобрел различныеИК-тест трансформаторадля каждого шага, как показано в форме:

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗАИК-тест трансформатораS
Кошка. Нет.	Максимальное испытательное напряжение	Максимальный тестовый диапазон	ИК/PI/DAR	РАМПА	Франция	Крышка.
ВС-3121	2,5 кВ	100 Гб ©	√
ВС-3121А	5,0 кВ	20 лет	√
ВС-3125	5,0 кВ	10 ТЭ©	√	√	√
ВС-3125А	5,0 кВ	10 ТЭ©	√	√	√	√
ВС-3126	10,0 кВ	20 лет	√	√	√
ВС-3126А	10,0 кВ	20 лет	√	√	√	√
ВС-3127	15,0 кВ	30 т.р.	√	√	√	√

В зависимости от проблем с цепочкой поставок: пожалуйста, свяжитесь с авторизованным дистрибьютором Weshine, чтобы узнать текущие цены и сроки поставки.

Сертификаты качества

Мы всегда считаем, что весь успех нашей компании напрямую связан с качеством поставляемой нами продукции.ИК-тест трансформатораотвечают самым высоким требованиям к качеству, указанным в руководствах ISO9001, ISO14000:14001 и нашей строгой системе контроля качества.
