Сверхнизкочастотный генератор высокого напряжения

Как профессиональный производитель в Китае, компания Weishine хотела бы предоставить вам высококачественный сверхнизкочастотный генератор высокого напряжения, который предназначен для испытаний электрической изоляции на устойчивость к переменному току, когда обычное испытательное оборудование промышленной частоты требует чрезмерной мощности. При профилактическом испытании изоляции испытание на устойчивость к высокому напряжению является одним из наиболее важных методов проверки того, может ли изоляция оборудования безопасно выдерживать указанное испытательное напряжение. Для объектов испытаний большой емкости, таких как силовые кабели из сшитого полиэтилена, силовые конденсаторы, большие генераторы и двигатели, испытания на устойчивость к переменному току частотой 50 Гц часто требуют использования большого испытательного трансформатора или резонансного испытательного комплекта. Сверхнизкочастотная испытательная система с частотой 0,1 Гц снижает необходимую испытательную мощность и делает полевые испытания более практичными. Компактная и портативная конструкция снижает общие затраты на закупки для полевых инженерных групп.

Испытательный блок генерирует управляемое высокое переменное напряжение сверхнизкой частоты. Доступные выходные частоты: 0,1 Гц, 0,05 Гц, 0,02 Гц и 0,01 Гц. Более низкая частота позволяет прибору тестировать большие емкостные нагрузки, сохраняя при этом размер испытательного оборудования и потребляемую мощность. Согласно руководству, система особенно подходит для электрооборудования с большой эквивалентной емкостью, включая силовые кабели, конденсаторы, средние и большие генераторы и двигатели.

Компоненты продукта

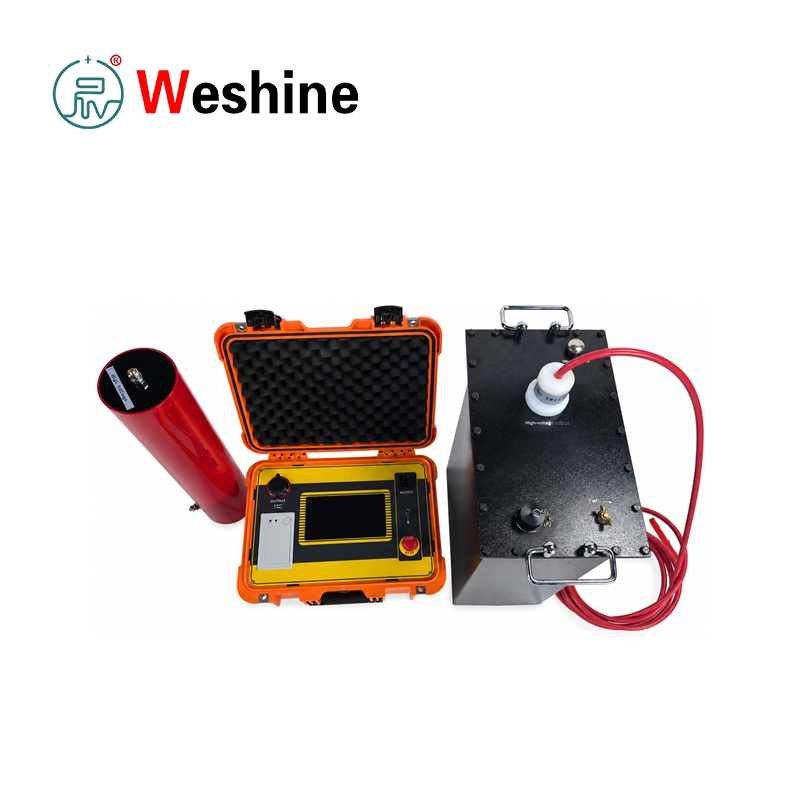

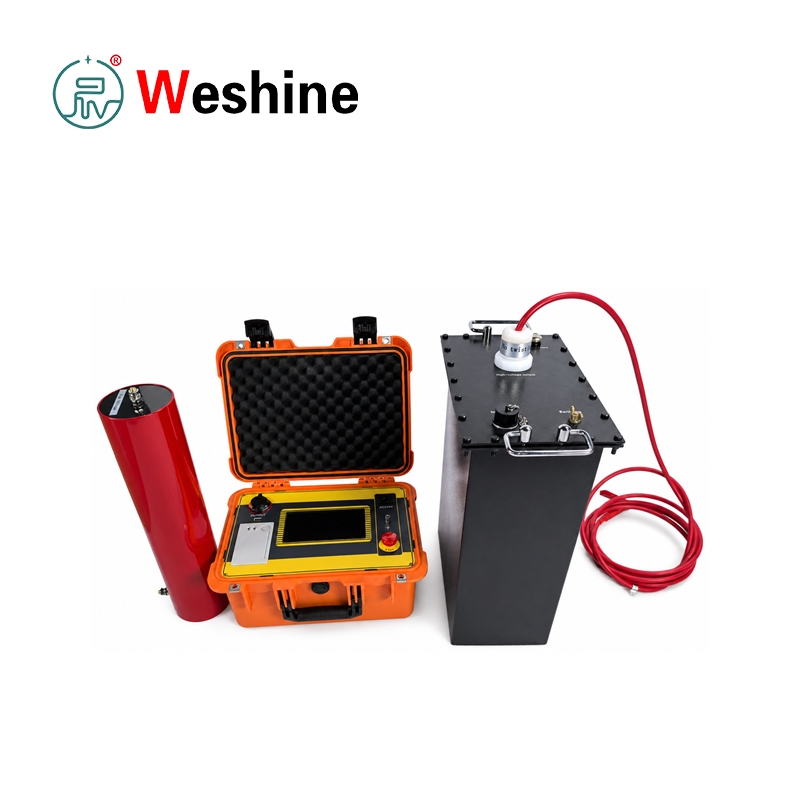

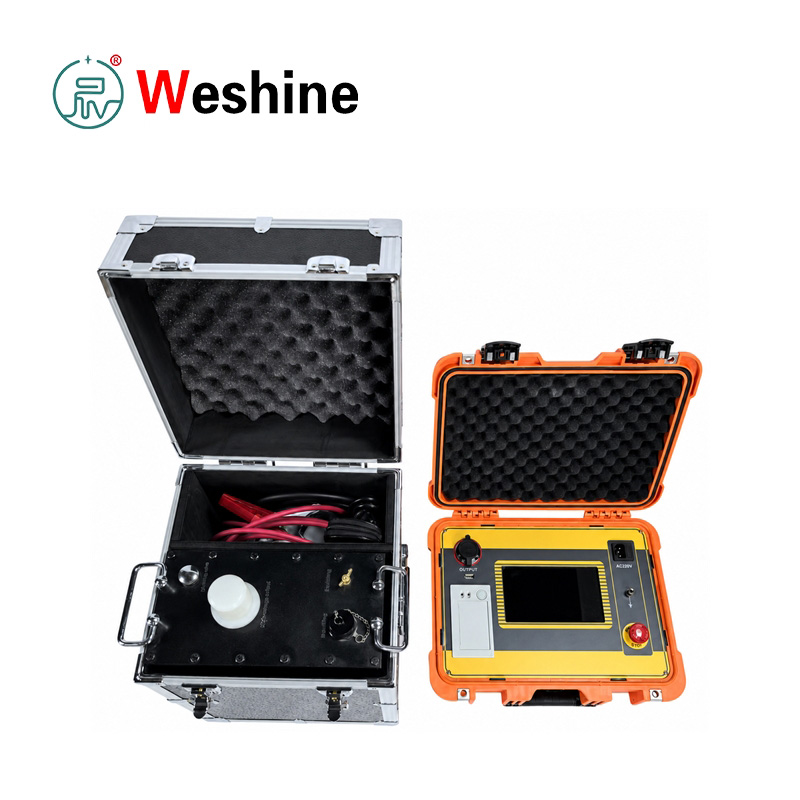

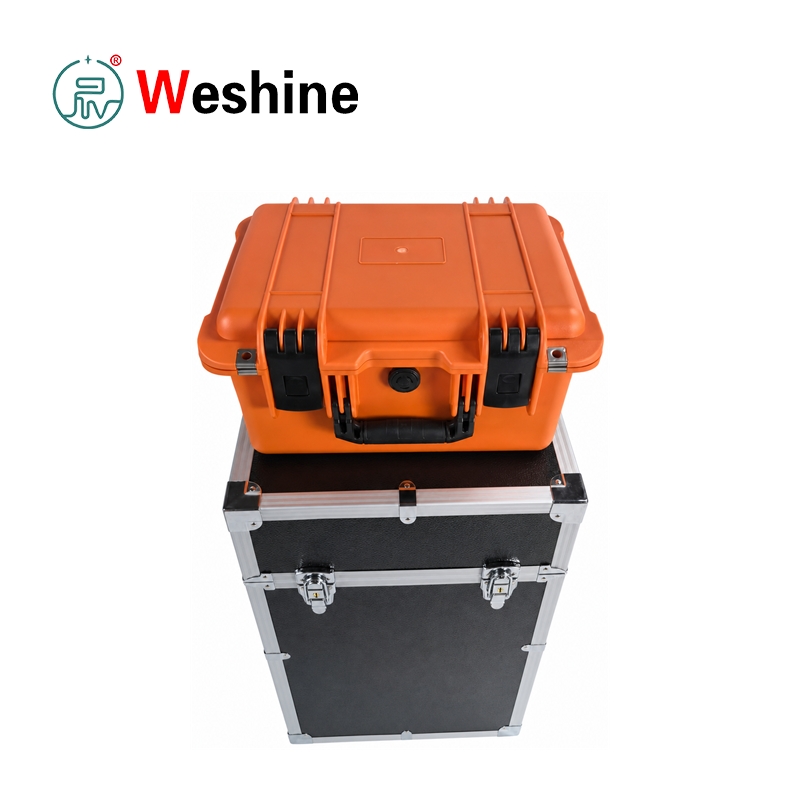

Система состоит из двух основных частей: контроллера и высоковольтного усилителя.

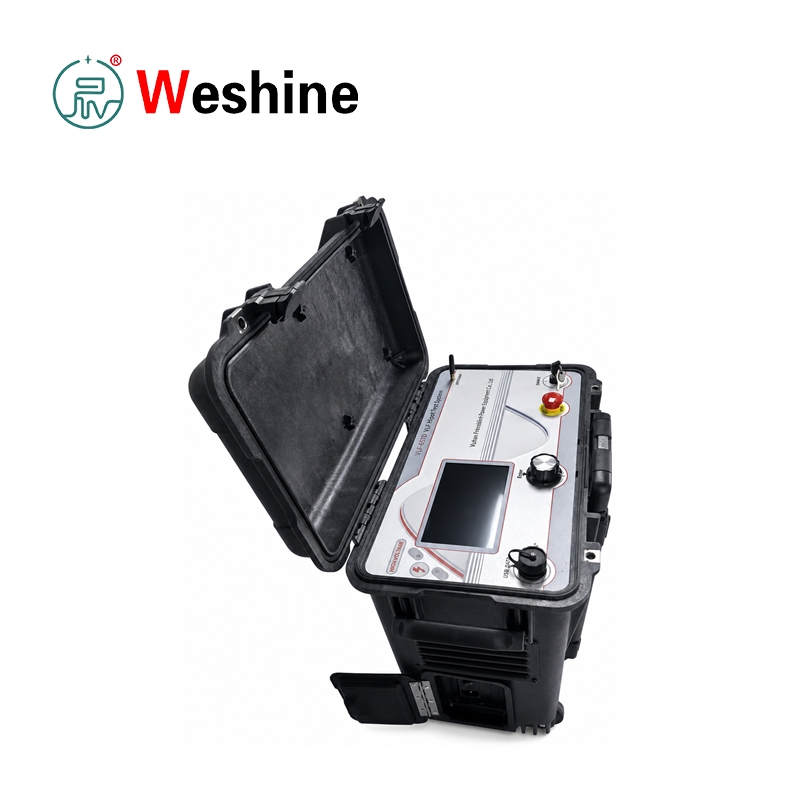

Контроллер включает в себя 7-дюймовый емкостный сенсорный экран, выключатель питания, вход переменного тока 220 В, клемму заземления, порт связи USB, принтер и кнопку аварийной остановки.

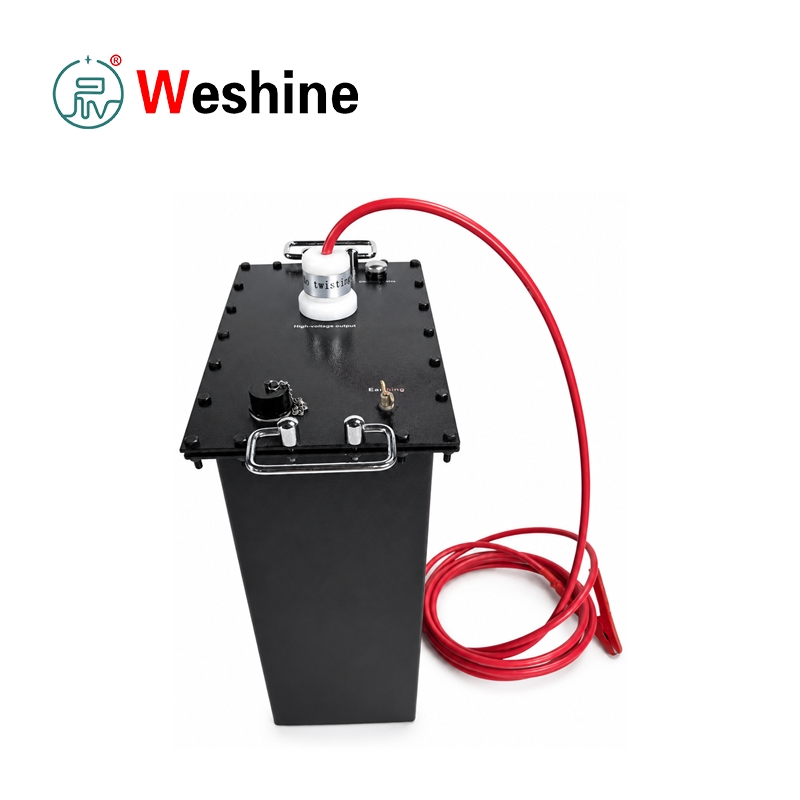

Усилитель выдает выходное напряжение высокого напряжения и подключается к контроллеру через прилагаемый низковольтный кабель управления. Высоковольтный выход подключается к объекту испытаний с помощью прилагаемого высоковольтного кабеля и заземляющих устройств.

Операция автоматизирована

После подключения пользователь устанавливает на сенсорном экране выходную частоту, продолжительность испытания, испытательное напряжение, предел перегрузки по току на стороне высокого напряжения и предел перенапряжения. Когда тест начинается, прибор выполняет самопроверку нагрузки, автоматическое повышение напряжения, выходной сигнал с постоянной амплитудой, синхронизацию, нормальное отключение и автоматический разряд. Прибор может останавливаться по таймеру или вручную. Он также обеспечивает защиту от нештатного отключения посредством защиты от перенапряжения и перегрузки по току.

Этот сверхнизкочастотный генератор высокого напряжения использует высоковольтное и низковольтное управление с отрицательной обратной связью по замкнутому контуру. В руководстве указано, что выход не вызывает эффекта емкостного нарастания. Множественные функции защиты включают защиту от перенапряжения, максимальную токовую защиту на стороне высокого напряжения и максимальную токовую защиту на стороне низкого напряжения, время срабатывания защиты не превышает 10 мс. Контроллер и высоковольтный генератор соединены посредством низковольтного управления, а для более безопасной работы используется оптическое управление. Прочная конструкция оборудования, длительный срок службы для долгосрочного использования в проектах и ​​повторных испытаний.

Результаты испытаний можно распечатать непосредственно в виде протокола испытаний. Исторические данные сохраняются автоматически после обычной остановки таймера, ручной остановки, остановки защиты от перенапряжения или остановки защиты от перегрузки по току. Прибор может хранить до 64 записей измерений; старые записи автоматически удаляются при превышении лимита хранилища. Система также поддерживает настройку даты и времени, переключение интерфейса на китайском и английском языках, автоматическое сохранение, автоматическую печать и связь через USB с программным обеспечением верхнего уровня управления.

Испытательное оборудование соответствует DL/T 849.4-2004, Общие технические условия для сверхнизкочастотных генераторов высокого напряжения. В руководстве также упоминается метод испытаний СНЧ частотой 0,1 Гц для силовых кабелей с изоляцией из сшитого полиэтилена напряжением 35 кВ и ниже. При использовании в полевых условиях емкость испытуемого объекта не должна превышать номинальную емкостную нагрузку выбранной конфигурации прибора. Если емкость испытуемого объекта ниже 0,05 мкФ, параллельно можно подключить вспомогательный конденсатор емкостью 0,05 мкФ для обеспечения нормального выходного сигнала.

Параметр продукта

Руководство по продукту

Принцип работы испытательного устройства СНЧ

Портативное испытательное устройство СНЧ заменяет испытание на устойчивость к промышленной частоте 50 Гц испытанием переменного тока сверхнизкой частоты.

Для емкостных тестовых объектов ток пропорционален частоте, емкости и напряжению. При уменьшении частоты до 0,1 Гц или ниже требуемая испытательная мощность значительно снижается, сохраняя при этом практическую цель испытания изоляции переменного тока.

Подключение оборудования перед тестированием

Перед тестированием подключите:

согласно схеме подключения в инструкции.

Клемма заземления должна быть подключена к земле. Вход переменного тока подключен к источнику питания 220 В, 50 Гц.

Если используется портативный генератор, выходное напряжение и частота генератора должны быть стабильными.

Настройка параметров и подготовка к испытаниям

Включите контроллер и войдите в экран настройки параметров.

Установите следующие параметры:

Доступные частоты включают в себя:

Продолжительность теста можно установить от 0 до 99 минут.

Значения напряжения и тока, отображаемые прибором, являются пиковыми значениями.

Автоматический процесс тестирования

После нажатия кнопки «Пуск» прибор выполнит самопроверку.

Процесс тестирования включает в себя:

1. Загрузить самопроверку
2. Автоматическое повышение напряжения
3. Выход постоянной амплитуды
4. Выдержать время
5. Автоматическое отключение и разрядка

Если нагрузка не обнаружена, контроллер отображает предупреждение об отсутствии нагрузки.

После достижения заданного напряжения прибор поддерживает выходную мощность постоянной амплитуды и запускает процесс выдержки времени.

По достижении заданного времени система прекращает подачу высокого напряжения и автоматически разряжает испытуемый объект.

Режимы выключения и управление данными

Инструмент поддерживает:

Нормальное выключение

Аномальное выключение

В каждом режиме выключения тестовые данные сохраняются как исторические данные.

Пользователи могут:

Руководство по тестированию кабеля

Для тестирования кабеля:

1. Перед проверкой отключите все электрическое оборудование, подключенное к кабелю.
2. Измерьте сопротивление изоляции мегомметром.
3. Выполняйте испытания на СНЧ-стойкость только после того, как проверка изоляции станет приемлемой.

В инструкции указано:

Продолжительность теста:

Руководство по тестированию синхронного двигателя

Для тестирования синхронного двигателя руководство рекомендует проводить поэтапное тестирование.

Метод тестирования:

Время испытания обычно такое же, как и при испытании на устойчивость к промышленной частоте, обычно:

Во время тестирования операторы должны соблюдать:

Безопасный разряд после тестирования

После выключения используйте разрядный стержень, чтобы полностью разрядить испытуемый объект, прежде чем отсоединять кабели.

Этот шаг важен, особенно для емкостного оборудования, такого как:

Функции

1. Поддерживает испытания на устойчивость к сверхнизкочастотному переменному току частотой 0,1 Гц.

2. Поддерживает выбор выходной частоты 0,05 Гц, 0,02 Гц и 0,01 Гц.

3. Обеспечивает автоматическое повышение напряжения, выходную мощность постоянной амплитуды, синхронизацию, выключение и разрядку.

4. Измеряет и отображает выходное напряжение высокого напряжения и испытательный ток в виде пиковых значений.

5. Обеспечивает защиту от перенапряжения на выходе высокого напряжения.

6. Обеспечивает защиту от перегрузки по току на стороне высокого и низкого напряжения.

7. Автоматически отключает выход, когда напряжение или ток превышает установленный предел.

8. Время действия защиты не более 10 мс.

9. Обеспечивает работу 7-дюймового емкостного сенсорного экрана.

10. Отображает тестовые данные и форму выходного сигнала на сенсорном экране.

11.Включает автоматическое сохранение исторических данных до 64 записей.

12.Обеспечивает встроенный принтер для печати отчетов об испытаниях.

13.Поддерживает USB-связь с программным обеспечением верхнего уровня управления.

14. Включает переключение интерфейса на китайском и английском языках.

15. Обеспечивает замкнутый контур управления с отрицательной обратной связью по высокому и низкому напряжению.

16. Поддерживает испытания объектов большой емкости на переменный ток.

17. В комплект входит разрядный стержень и заземляющий кабель для безопасного разряда после испытания.

18.На контроллере имеется кнопка аварийной остановки.

19.Поддерживает работу в помещении и на открытом воздухе.

20. Включает компенсационный конденсатор для объектов испытаний малой емкости.

Сценарии применения

Энергетические предприятия

Электроэнергетические предприятия используют испытательное оборудование СНЧ для испытаний силовых кабелей среднего напряжения, больших двигателей, генераторов, конденсаторов и другого электрооборудования большой емкости во время профилактического обслуживания и приемочных испытаний.

производители трансформаторов

Производители трансформаторов и электрооборудования могут использовать испытательный комплект на испытательных площадках, где системы изоляции большой емкости требуют проверки устойчивости к переменному току при пониженной частоте.

Электростанции

Электростанции используют этот прибор для испытаний на устойчивость обмоток статора генераторов, больших двигателей, кабелей обслуживания станции и соответствующих систем изоляции во время ввода в эксплуатацию, капитального ремонта и текущего обслуживания.

железные дороги

В системах электроснабжения железных дорог используются кабели среднего напряжения и вращающееся оборудование. Испытательный блок поддерживает испытания на выносливость в полевых условиях во время планового технического обслуживания.

Промышленные предприятия

Промышленные предприятия, такие как горнодобывающие, нефтехимические, сталелитейные и производственные предприятия, могут использовать этот прибор для испытаний на устойчивость изоляции кабелей и двигателей в системах распределения электроэнергии.

Университеты

Университеты и учебные центры могут использовать систему для обучения принципам испытаний на выдержку СНЧ, расчету емкостного тока, процедурам испытаний кабелей и технике безопасности при высоком напряжении.

Испытательные лаборатории

Лаборатории высокого напряжения могут положиться на сверхнизкочастотный генератор высокого напряжения для испытаний на устойчивость к переменному току емкостных испытательных объектов, образцов кабелей, двигателей и систем изоляции, требующих контролируемого сверхнизкочастотного напряжения.

Обслуживание кабеля

Бригады по обслуживанию кабелей используют испытательное устройство для приемочных испытаний кабелей из сшитого полиэтилена, профилактических испытаний, последующих проверок неисправностей и проверки изоляции после установки или ремонта.

Приложения

Испытание на устойчивость к переменному току СНЧ частотой 1．0,1 Гц.

2. Испытание силового кабеля из сшитого полиэтилена на стойкость.

Испытание изоляции кабелей напряжением 3．35 кВ и ниже.

4. Испытание силового конденсатора на стойкость.

5. Испытание изоляции генераторов средних и крупных размеров.

6. Испытание на устойчивость обмотки статора двигателя.

7. Тестирование передачи кабеля.

8.Проверка профилактического обслуживания кабеля.

9. Проверка изоляции оборудования большой емкости.

10. Испытания на устойчивость к переменному току в полевых условиях с пониженной испытательной мощностью.

11.Автоматическое испытание высоким напряжением по времени.

12. Испытание на устойчивость к перенапряжению и перегрузке по току.

13. Хранение исторических записей испытаний.

14. Формирование печатного отчета об испытаниях.

15. Проверка состояния изоляции перед подачей питания.

Случай клиента

Отрасль: Подрядчик по обслуживанию кабелей.

Проблема: Подрядчику по техническому обслуживанию необходимо было провести приемочные испытания только что установленного кабеля среднего напряжения из сшитого полиэтилена. Обычное оборудование, выдерживающее переменный ток промышленной частоты, было трудно транспортировать, и оно требовало более высокой мощности из-за емкости кабеля. Команде требовалось портативное решение, выдерживающее переменный ток, подходящее для полевых испытаний кабелей.

Процесс тестирования: Технические специалисты отключили все оборудование, подключенное к кабелю, и сначала проверили каждую фазу с помощью мегаомметра. После подтверждения приемлемого сопротивления изоляции подключили контроллер, усилитель, выходной высоковольтный кабель, кабель заземления и разрядный стержень согласно тестовой проводке. Испытательное напряжение устанавливалось в соответствии с фазным напряжением кабеля, а значение перегрузки по току рассчитывалось на основе емкости кабеля, испытательной частоты и напряжения. Команда выбрала выходную частоту 0,1 Гц, установила необходимую продолжительность теста и запустила автоматическое повышение напряжения.

Результат: Прибор выполнил автоматическое повышение напряжения, выходной сигнал постоянной амплитуды, синхронизацию, выключение и разрядку. В течение периода выдержки не наблюдалось никаких разрушительных разрядов, аномального звука, дыма, запаха, нестабильного напряжения или аномального тока. Данные испытаний были сохранены и распечатаны для протокола проекта.

Преимущества: Подрядчик завершил испытание кабеля на устойчивость к переменному току с использованием меньшей и более практичной полевой системы. Автоматическая защита, синхронизация, выгрузка, хранение и печать помогли сократить количество ручных операций и улучшить документацию испытаний.

Часто задаваемые вопросы

Для чего используется сверхнизкочастотный генератор высокого напряжения? Он используется для испытаний на устойчивость к переменному току СНЧ электрооборудования большой емкости, особенно силовых кабелей, силовых конденсаторов, генераторов и двигателей.

Зачем использовать тестирование СНЧ частотой 0,1 Гц вместо испытаний на устойчивость к переменному току частотой 50 Гц? Объекты испытаний большой емкости требуют высокого тока частотой 50 Гц. Снижение частоты испытаний до 0,1 Гц значительно снижает требуемую мощность испытаний, что делает испытания на устойчивость к переменному току в полевых условиях более практичными.

Какие выходные частоты доступны? Тестовый блок поддерживает настройки выходной частоты 0,1 Гц, 0,05 Гц, 0,02 Гц и 0,01 Гц.

Какова максимальная емкостная нагрузка? Максимальная нагрузка составляет 0,5 мкФ при 0,1 Гц, 1,1 мкФ при 0,05 Гц, 2,2 мкФ при 0,02 Гц и 5,5 мкФ при 0,01 Гц.

Какие функции защиты включены? Прибор включает в себя защиту от перенапряжения, защиту от сверхтока на стороне высокого напряжения, защиту от сверхтока на стороне низкого напряжения, аварийную остановку и автоматический разряд после выключения.

Может ли тестовый комплект печатать отчеты о тестировании? Да. Встроенный принтер может распечатывать текущие данные испытаний и исторические данные, отображаемые на экране.

Сколько исторических записей можно хранить? Прибор может хранить до 64 записей исторических испытаний. Записи старше последних 64 автоматически удаляются.

Какие меры безопасности необходимы после тестирования? После выключения используйте разрядный стержень, чтобы полностью разрядить испытуемый объект, прежде чем отсоединять кабели. Испытания высоким напряжением должны проводиться только обученным персоналом, соблюдающим процедуры безопасности при работе с высоким напряжением.

Преимущества Weshine

Weshine Electric поставляет электроиспытательное оборудование для электроэнергетических компаний, подрядчиков, промышленных предприятий, лабораторий и групп по обслуживанию кабелей. При проведении испытаний на устойчивость к сверхнизким частотам Weshine уделяет особое внимание практической работе в полевых условиях, стабильному выходному напряжению, автоматической защите, полному комплекту принадлежностей и четкой документации по испытаниям. Приборы поставляются с протоколами заводских проверок и руководством по эксплуатации, что обеспечивает их надежное использование после доставки.

Weshine может помочь клиентам с выбором модели, настройкой испытательного напряжения кабеля, оценкой нагрузочной емкости и индивидуальными требованиями к испытаниям. Если вам требуется стабильное и долговечное испытательное оборудование, наш сверхнизкочастотный генератор высокого напряжения может полностью удовлетворить ваши различные требования к испытаниям на месте. Обладая инженерным опытом, контролем качества, технической поддержкой, надежными решениями для тестирования и международным обслуживанием, Weshine помогает пользователям эффективно и безопасно выполнять испытания изоляции кабелей и большой емкости. Быстрая глобальная логистика, несколько вариантов оплаты для оптовых покупателей из-за границы.
