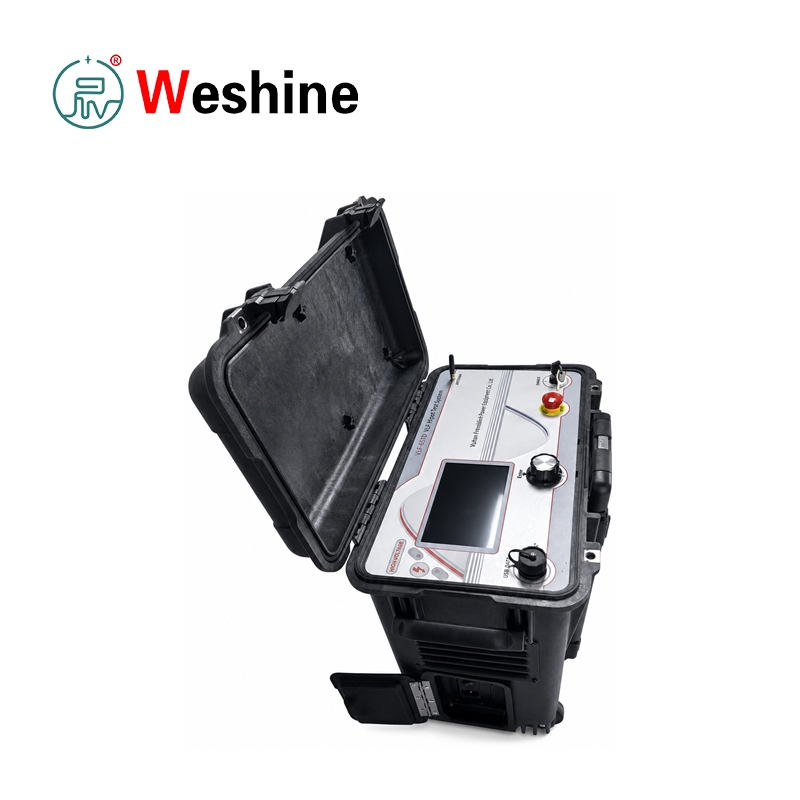

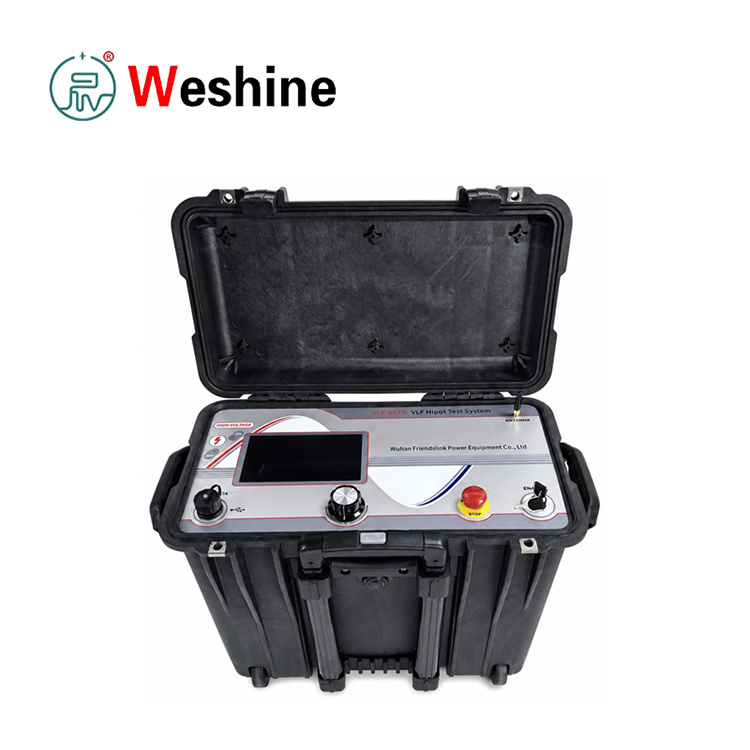

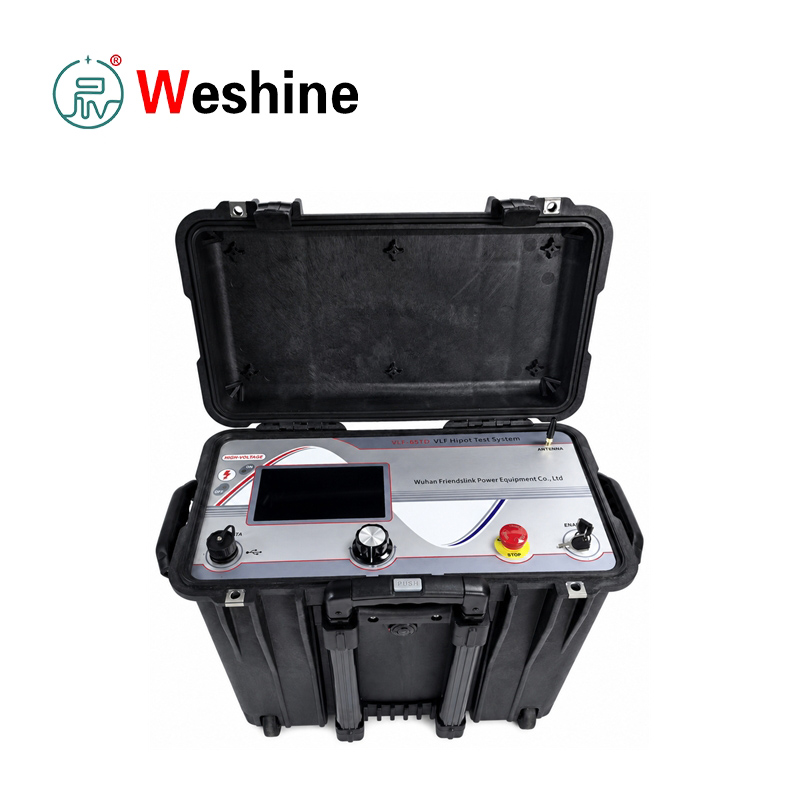

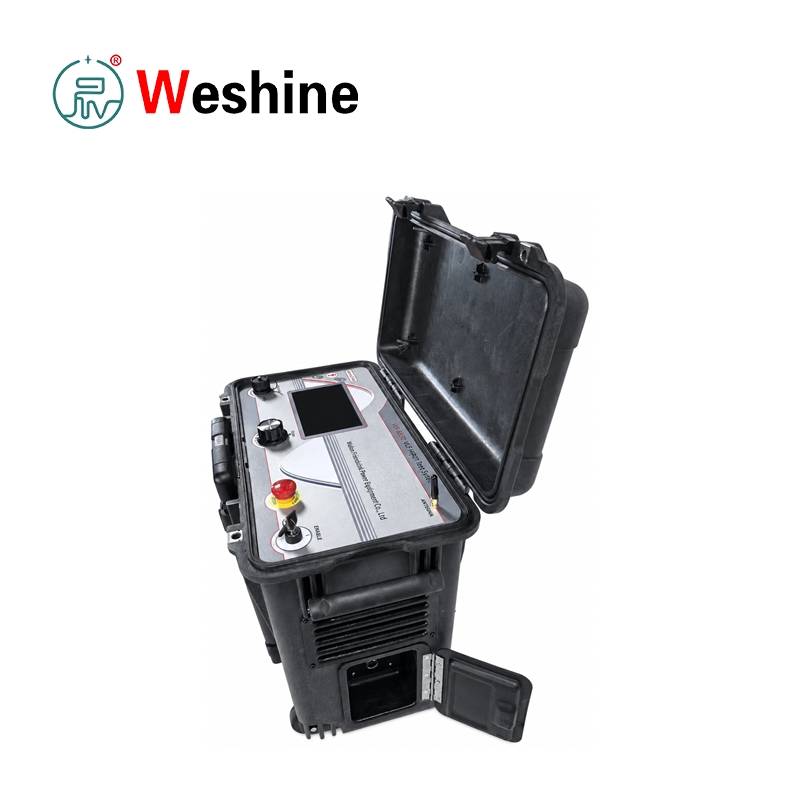

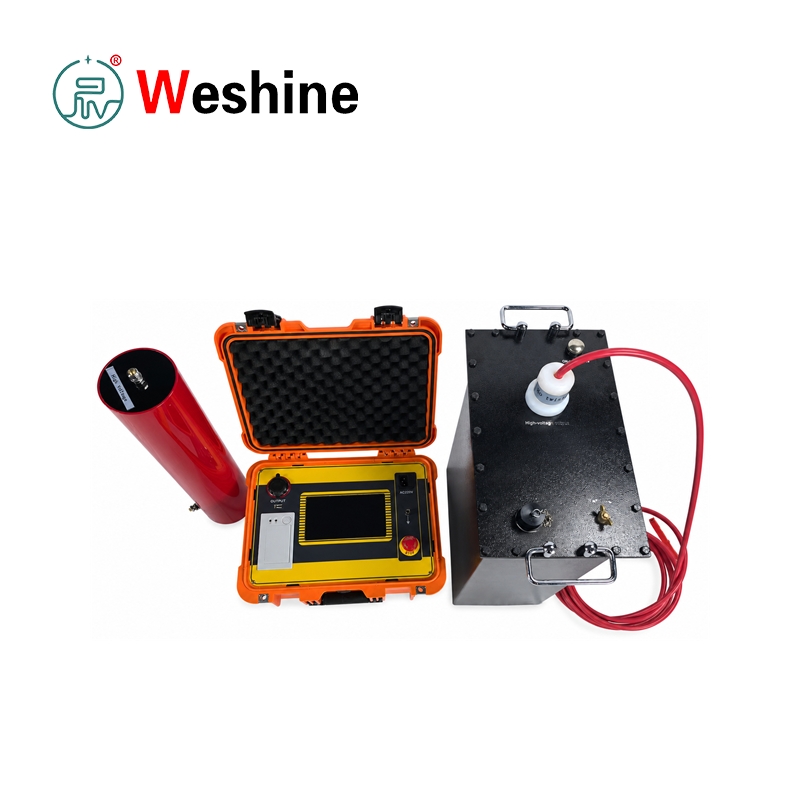

Испытательная система VLF Tan Delta

Надежная испытательная система VLF Tan Delta, предлагаемая Weshine, профессиональным производителем в Китае, предназначена для диагностики изоляции и испытаний на устойчивость силовых кабелей среднего напряжения. Он объединяет измерение выдерживаемого переменного напряжения СНЧ и измерения диэлектрических потерь в одном компактном устройстве. Оборудование соответствует стандартам CENELEC HD 620 S1:1996 и HD 621 S1:1996, применимым к кабелям с полиэтиленом, сшитым полиэтиленом и кабелями с бумажной изоляцией.

Во время планового обслуживания кабеля невидимые дефекты изоляции, в том числе старение, загрязнение, механическое повреждение и частичный износ, не могут быть обнаружены простым визуальным осмотром. Синусоидальное испытание ОНЧ частотой 0,1 Гц создает нагрузку переменного тока на изоляцию кабеля, требуя при этом гораздо меньшей мощности, чем традиционное испытательное оборудование с частотой 50 Гц, что значительно упрощает полевые испытания длинных кабелей среднего напряжения.

Эта испытательная система VLF Tan Delta Test System выдает синусоидальный сигнал VLF для испытаний на устойчивость и прямого измерения tan delta. Значение тангенса дельта отражает коэффициент диэлектрических потерь изоляции кабеля, который определяет степень старения и износа. Устройство автоматически выполняет тесты на потери при нескольких уровнях напряжения по фиксированной процедуре: 0,5 цикла U0, циклы U0 и 1,5 цикла U0. После завершения всех раундов данные испытаний сохраняются, и кабель полностью разряжается.

Доступны две стандартные конфигурации: пиковые модели 34 кВ и 45 кВ. Блок на 34 кВ генерирует синусоидальный сигнал среднеквадратичным напряжением до 24 кВ (пиковое значение 34 кВ); блок 45 кВ достигает среднеквадратического значения 31,8 кВ (пиковое значение 45 кВ). Выход постоянного напряжения также встроен в диапазон ±1~34 кВ для версии 34 кВ и ±1~45 кВ для версии 45 кВ. Также поддерживаются режимы тестирования прямоугольной волны и постоянного тока.

Для обслуживания оболочки кабеля испытательная машина поддерживает проверку оболочки и поиск повреждений с выходным напряжением не более 10 кВ. Измерение тока утечки в режиме постоянного тока помогает оценить общее качество изоляции кабеля. Встроенная система обнаружения пробоев мгновенно отключает высокое напряжение в случае перекрытия или отказа кабеля, обеспечивая полную защиту.

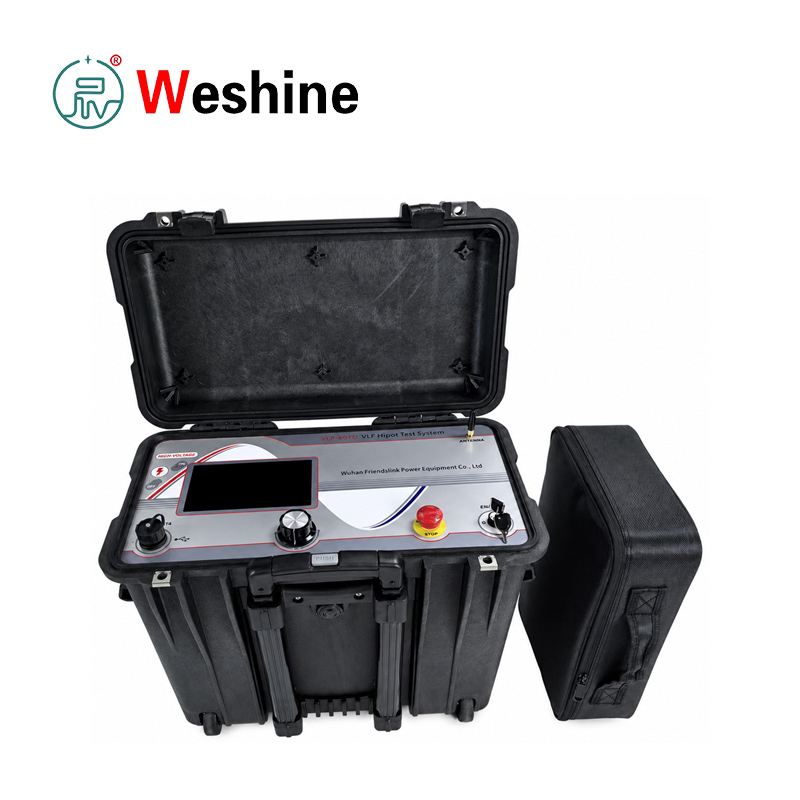

Полный комплект включает в себя основной тестовый хост, высоковольтный кабель, провод заземления, шнур питания, USB-накопитель и сумку для аксессуаров. Порт USB 2.0 позволяет экспортировать данные и обновлять прошивку. Все журналы испытаний хранятся локально и могут быть экспортированы на USB-накопитель для создания отчетов на ПК. Программное обеспечение для согласования поддерживает одновременное открытие файлов данных фаз A/B/C и выводит подробные отчеты с результатами испытаний и кривыми диэлектрических потерь.

Безопасность является главным приоритетом. Во время работы будет генерироваться высокое напряжение, поэтому к работе допускаются только профессионально подготовленные специалисты. Операторы должны строго соблюдать пять основных правил безопасности: отключить питание, заблокировать повторную подачу питания, проверить нулевое напряжение, заземлить и закоротить, изолировать соседние компоненты, находящиеся под напряжением. Для проведения высоковольтных испытаний требуется присутствие двух или более сотрудников на месте для контроля.

Руководство по продукту

Встроенный кабельный тестер работает путем подачи контролируемого синусоидального напряжения частотой 0,1 Гц на тестируемые кабели. По сравнению с обычными испытаниями переменным током частотой 50 Гц сверхнизкочастотная технология значительно снижает потребляемый ток для емкостных кабельных нагрузок, что позволяет осуществлять портативную проверку кабелей среднего напряжения в полевых условиях.

Перед подключением кабеля строго соблюдайте пять правил безопасности при работе с высоким напряжением. Убедитесь, что тестовый кабель обесточен, изолирован, проверен по напряжению, заземлен и закорочен. Все близлежащие части, находящиеся под напряжением, должны быть закрыты или отделены друг от друга. Только обученные операторы могут эксплуатировать оборудование в присутствии хотя бы одного руководителя.

Подключите аксессуары в установленном порядке: сначала подключите заземляющий кабель к клемме заземления хоста, затем к защитному заземлению станции; присоедините высоковольтный кабель к выходному порту высокого напряжения; внутренний проводник высоковольтного кабеля соединить с фазой или оболочкой кабеля через соответствующие фитинги; закрепить экран высоковольтного кабеля на ближайшей заземляющей шине; наконец подключите шнур питания.

Для испытаний на устойчивость к СНЧ выберите форму сигнала, номинальное напряжение, частоту и продолжительность испытания. Пиковое напряжение, ток, форма выходного сигнала, заданная частота и среднеквадратичные значения отображаются в режиме реального времени на экране. Таймер запускается автоматически, как только напряжение достигает заданного значения.

Для диагностики тангенса-дельта активируйте функцию диэлектрических потерь и введите номинальное фазное напряжение кабеля U0. Машина запустит автоматические циклы тестирования, каждое полное измерение занимает примерно 3 минуты 30 секунд. Он записывает емкость кабеля, сопротивление, средние диэлектрические потери и значения потерь в реальном времени ниже 0,5 U0, 1,0 U0 и 1,5 U0.

После завершения тестирования данные автоматически сохраняются, и кабель полностью разряжается. Пользователи могут просматривать исторические записи, экспортировать один или несколько журналов на USB 2.0 и создавать отчеты для печати с помощью вспомогательного программного обеспечения. Инструмент отображает кривые потерь и независимые данные для трех фаз кабеля.

При тестировании оболочки или выявлении неисправностей убедитесь, что оболочка кабеля не заземлена с обоих концов, а также не имеет косвенного заземления через соединения или крепления. Максимальная мощность для проверки оболочки и поиска неисправностей составляет 10 кВ.

Функции

1. Поддерживает испытания на устойчивость к синусоидальному переменному току СНЧ.

2. Универсальная функция измерения тангенса дельта диэлектрических потерь.

3.Два варианта пикового напряжения: 34 кВ и 45 кВ.

4. Синусоидальный выход: макс. 24 кВ RMS или 31,8 кВ RMS.

5.Встроенный выход постоянного напряжения для дополнительных испытаний изоляции.

6. Доступен режим испытания напряжением прямоугольной волны.

7. Функция измерения тока утечки в режиме постоянного тока.

8. Выходное напряжение не более 10 кВ для проверки оболочки и определения повреждений оболочки.

9. Автоматические последовательности испытаний на диэлектрические потери при 0,5 U0, U0 и 1,5 U0.

10. Отображение пикового напряжения и тока в режиме реального времени во время работы.

11.Визуализация выходного сигнала в режиме реального времени на экране.

12.Автоматическое отключение высокого напряжения при пробое напряжения.

13.Локальное внутреннее хранилище для всех журналов испытаний.

14.Экспорт тестовых данных через интерфейс USB 2.0.

15. Вспомогательное программное обеспечение для вывода индивидуальных отчетов об испытаниях.

16.Функция обновления прошивки через USB-накопитель.

17.Многоязычный интерфейс (английский и упрощенный китайский)

18. Оснащен кнопкой аварийной остановки и блокировкой высоковольтного выхода.

19. Конструкция защиты от обратного напряжения.

20.Портативный защитный чехол для тестирования кабелей на открытом воздухе.

Сценарии применения

Энергетические предприятия

Операторы сетей используют испытательную установку для ввода в эксплуатацию кабелей среднего напряжения, регулярного технического обслуживания, диагностики тангенса дельта, проверки оболочки и оценки изоляции в распределительных сетях и подстанциях.

производители трансформаторов

Заводы по производству трансформаторов и электрооборудования используют тестер для испытаний изоляции кабелей и компонентов, требующих измерения СНЧ-напряжения и диэлектрических потерь.

Электростанции

Электростанции полагаются на оборудование для проверки кабелей станции, обслуживания кабелей вспомогательных генераторов, испытаний оболочек и диагностики изоляции во время перерывов в обслуживании.

железные дороги

В сетях электроснабжения железных дорог прокладывают кабели среднего напряжения на тяговых подстанциях и линиях электропередачи. Машина поддерживает испытания кабелей на стойкость и анализ тангенса дельта во время периодов технического обслуживания.

Промышленные предприятия

Горнодобывающие, нефтехимические, сталелитейные и производственные цеха используют его для приемочных испытаний новых кабелей, периодического обслуживания и исследования повреждений оболочки.

Университеты

Колледжи и научно-исследовательские институты применяют это испытательное устройство для обучения теориям испытаний кабелей СНЧ, расчета диэлектрических потерь, анализа старения изоляции и стандартов безопасной эксплуатации при высоком напряжении.

Испытательные лаборатории

Профессиональные лаборатории высокого напряжения и кабелей используют эту систему испытания тангенса дельта СНЧ для проведения испытаний на СНЧ, измерения дельта тангенса, проверки оболочки и оказания сторонних услуг по диагностике кабелей.

Обслуживание кабеля

Бригады по обслуживанию кабелей используют оборудование для проверки кабелей с изоляцией из сшитого полиэтилена, полиэтилена и бумажной бумаги, диагностики старения водяных деревьев, обнаружения повреждений оболочки и составления протоколов испытаний.

Применимые тестовые объекты

1. Испытание синусоидального кабеля СНЧ на стойкость

2. Испытание диэлектрических потерь тан-дельта кабеля среднего напряжения

3. Диагностика старения изоляции кабеля из сшитого полиэтилена.

4. Проверка выдерживаемого напряжения PE-кабеля

5. Испытание характеристик кабеля с бумажной изоляцией.

6.Оценка износа кабельного водопровода

7. Испытание оболочки кабеля напряжением до 10 кВ.

8. Обнаружение повреждений кабельной оболочки.

9. Испытание на устойчивость к постоянному напряжению

10. Испытание напряжения прямоугольной волны.

11. Измерение тока утечки в режиме постоянного тока.

12.Приемочные испытания нового кабеля.

13.Регулярные профилактические испытания кабелей.

14. Формирование отчета о трехфазном интегрированном тестировании.

15.Локальное хранилище журналов и экспорт данных через USB.

Случай клиента

Область промышленности:Сервисное обслуживание кабеля среднего напряжения

Проблема с проектом

Группе по техническому обслуживанию электросетей необходимо было оценить несколько устаревших кабельных фидеров из сшитого полиэтилена. Простые испытания на устойчивость могли только проверить устойчивость к пробою, в то время как команде также потребовались данные о диэлектрических потерях, чтобы судить о старении изоляции и идентифицировать кабели с потенциальными дефектами водяного дерева.

Ход тестовой операции

Технические специалисты изолировали целевой кабель, выполнили пять требований безопасности, заземлили весь комплект, подключили высоковольтный кабель и экранирующий провод в соответствии с инструкциями, а затем включили испытательный блок. Они выбрали режим тестирования тангенса треугольника, ввели номинальное фазное напряжение кабеля U0, отпустили аварийный останов и блокировку высокого напряжения, а затем начали автоматическое тестирование. Прибор измерил диэлектрические потери при значениях 0,5 U0, U0 и 1,5 U0, сохранил данные и после завершения разрядил кабель.

Результат теста

Сотрудники проверили исторические записи и экспортировали все данные на USB-накопитель. Программное обеспечение для сопоставления генерирует отчеты о сравнении фаз со значениями диэлектрических потерь и кривыми тенденций. Кабели с нормальными показателями потерь остались в эксплуатации, а сильно изношенные были поставлены на контроль.

Преимущества применения

Команда выполнила как проверку выдерживаемого напряжения, так и диагностику старения с помощью одного портативного устройства. Автоматические циклы тестирования, экспорт на USB-накопитель и создание отчетов значительно улучшают отслеживаемость данных и сокращают объем ручного документооборота.

Часто задаваемые вопросы

Вопрос: Какие функции реализует это испытательное оборудование?

A: Он выполняет испытания на стойкость к сверхнизким напряжениям кабеля среднего напряжения, измерение диэлектрических потерь тангенса дельта, проверку оболочки, точное определение повреждений оболочки, испытание на устойчивость к постоянному току, испытание прямоугольной волны и обнаружение тока утечки.

Вопрос: В чем разница между испытанием на устойчивость к СНЧ и испытанием на дельта-тангенс?

A: Испытание на выдержку СНЧ проверяет, выдерживает ли изоляция кабеля указанное напряжение переменного тока; Тест tan delta измеряет коэффициент диэлектрических потерь и позволяет судить о степени старения и износа изоляции.

Вопрос: Какие конфигурации напряжения являются дополнительными?

О: Две модели: пиковое напряжение 34 кВ и пиковое напряжение 45 кВ. Модель на 34 кВ выдает синусоидальный сигнал до 24 кВ RMS / 34 кВ пикового значения; модель на 45 кВ достигает среднеквадратического значения 31,8 кВ/пикового значения 45 кВ.

Вопрос: На какой частоте измеряется дельта загара?

Ответ: Измерение дельты Тан выполняется при сверхнизкой частоте 0,1 Гц.

Вопрос: Какой диапазон емкости кабеля поддерживает тестирование тангенса-дельта?

А: модель 34 кВ: 1 нФ ~ 8 мкФ; Модель на 45 кВ: 1 нФ ~ 5 мкФ.

Вопрос: Может ли оборудование экспортировать протоколы испытаний?

А: Да. Журналы испытаний хранятся внутри устройства и могут быть экспортированы через USB 2.0. Экспортированные файлы можно открыть с помощью специального программного обеспечения для создания официальных отчетов об испытаниях.

Вопрос: Поддерживает ли он определение неисправностей оболочки?

О: Да, испытательная машина поддерживает проверку оболочки и поиск неисправностей с максимальным выходным напряжением 10 кВ.

Вопрос: Основные правила техники безопасности во время работы?

О: Только обученные специалисты могут управлять устройством. Перед подключением тестовый кабель должен быть обесточен, заземлен и полностью изолирован. Испытания под высоким напряжением требуют наблюдения на месте, а аварийную остановку и блокировку высокого напряжения следует использовать правильно.

Преимущества Weshine

Weshine Electric поставляет профессиональные приборы для электрических испытаний операторам электросетей, командам по обслуживанию кабелей, инженерным подрядчикам, испытательным лабораториям и всем типам промышленных пользователей. При диагностике кабелей VLF и Tan Delta мы уделяем особое внимание простоте эксплуатации в полевых условиях, стабильному высоковольтному выходу, точному измерению потерь, полному хранению данных и функциям поддержки отчетов. Мы предоставляем комплексное обслуживание, включая рекомендации по выбору модели, подбор схем испытаний кабелей, обучение технике безопасности и индивидуальные решения по тестированию. Благодаря богатому инженерному опыту, строгому контролю качества, полной технической поддержке, зрелым решениям для тестирования и глобальному послепродажному обслуживанию мы помогаем клиентам завершить проверку стойкости кабеля и диагностику изоляции с помощью четких и отслеживаемых данных испытаний. Если вам нужно надежное универсальное оборудование для диагностики кабелей, наша испытательная система VLF Tan Delta полностью удовлетворит ваши требования к испытаниям на месте.
