Цифровой тестер сопротивления заземления VS-3001

Тестер сопротивления заземления и сопротивления почвы VS-3001 специально разработан и изготовлен для измерения сопротивления заземления, удельного сопротивления почвы, напряжения заземления и напряжения переменного тока на месте в сочетании с новым стандартом тестирования сопротивления заземления молниезащиты. Испытательный ток до 20 мА. Технология цифровой и микрообработки, прецизионный 4-проводной метод, 3-проводной метод и простой 2-проводной метод для измерения сопротивления заземления, импорт технологии FFT (быстрое преобразование Фурье), технология AFC (автоматическая регулировка частоты), автоматическое определение помех и выбор частоты измерения, создание помех. Минимизация воздействия и обеспечение более точного значения сопротивления заземления. Он обладает уникальной способностью защиты от помех и адаптируемостью к окружающей среде, а также имеет хорошую последовательность повторных испытаний, обеспечивая высокую точность, высокую стабильность и высокую надежность долгосрочных измерений. Он широко используется при измерении сопротивления заземления, удельного сопротивления почвы, напряжения заземления и переменного напряжения электроэнергии, телекоммуникаций, метеорологии, нефтяного месторождения, строительства, молниезащиты и промышленного электрооборудования.

Тестер сопротивления заземления и сопротивления почвы VS-3001, также известный как прецизионный тестер сопротивления заземления, четырехпроводный тестер сопротивления заземления, двух-три-четырехпроводной тестер сопротивления заземления, тестер сопротивления почвы, состоит из хоста, программного обеспечения для обработки данных, испытательной линии, вспомогательных заземляющих стержней, линий связи и т. д. Специальная конструкция ящика для инструментов для хоста, использование полипропиленового пластика в качестве сырья, добавление новых композитных наполнителей для одноразового литья под давлением, низкой плотности, прочность, жесткость, твердость, износостойкость, термостойкость, изоляционные характеристики превосходят, его коробчатый корпус выдерживает давление около 200 кг, обеспечивая высокую точность, высокую стабильность и высокую надежность в различных экологических испытаниях. Большой ЖК-дисплей хоста с подсветкой и гистограммой понятен с первого взгляда. В то же время он может хранить 300 наборов данных, а функции чтения, просмотра, сохранения, составления отчетов и печати исторических данных могут быть реализованы с помощью программного обеспечения для обработки данных.

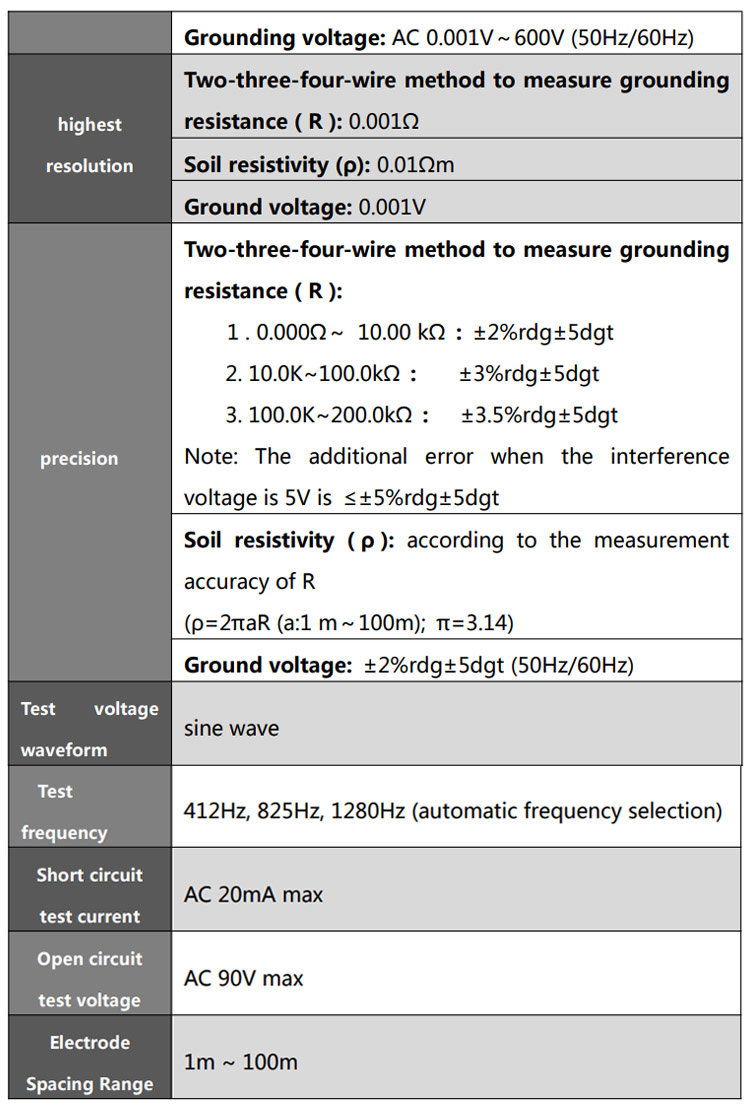

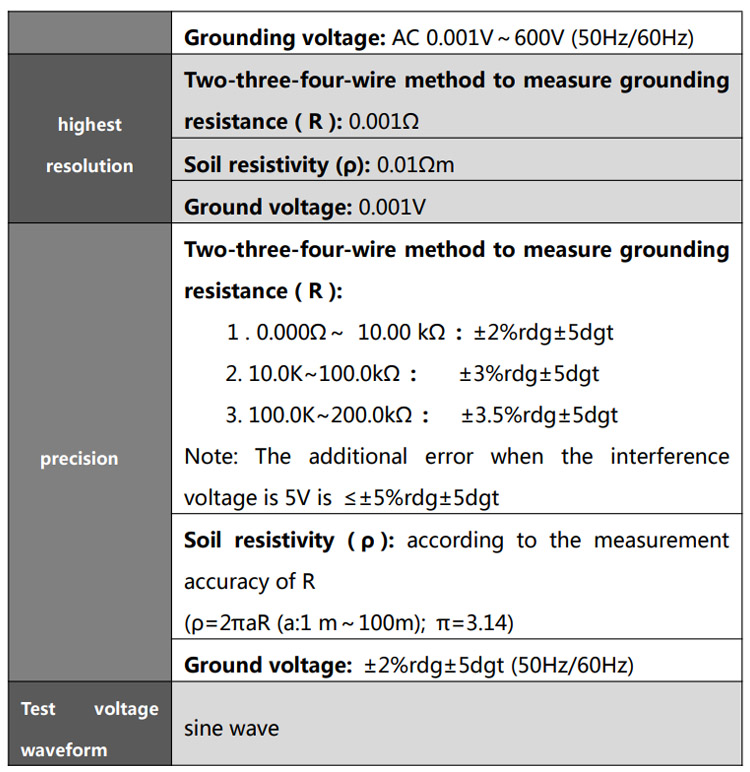

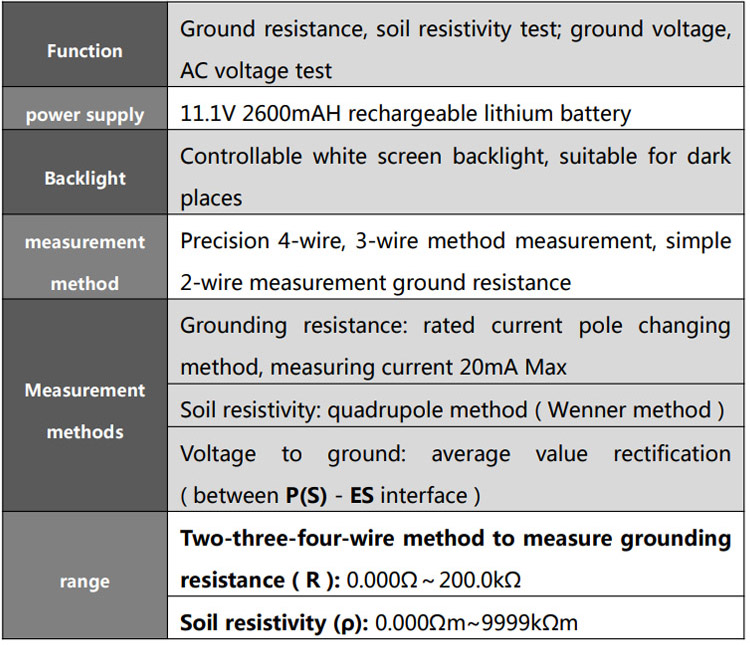

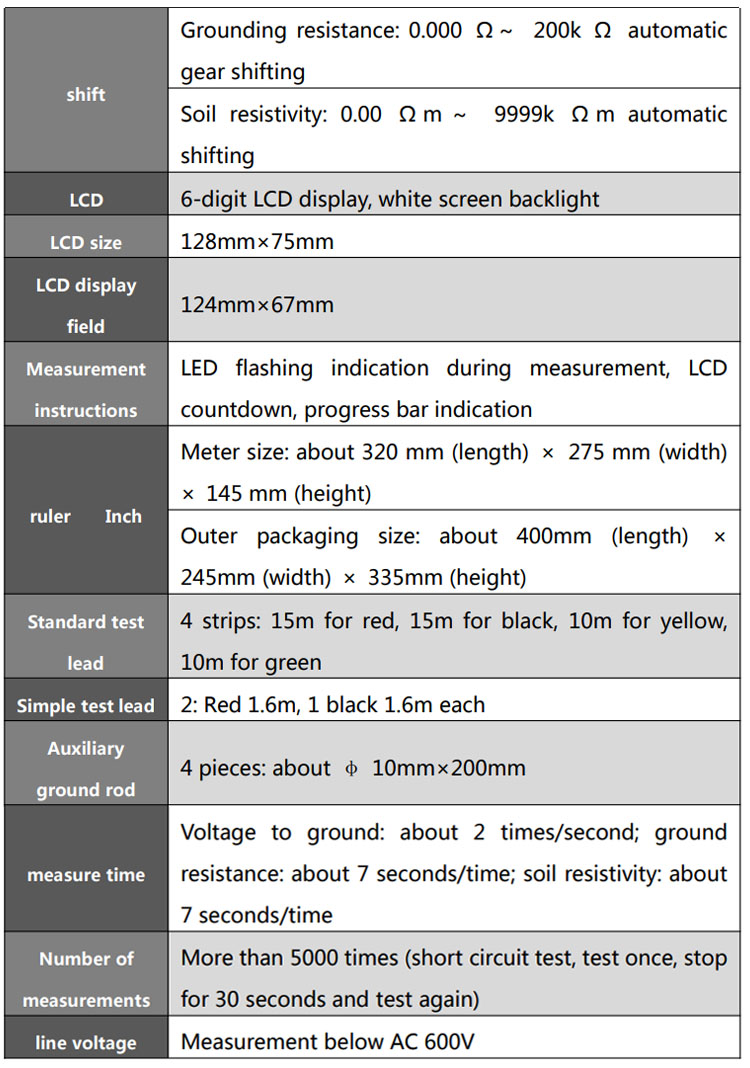

Технические характеристики

Ключевые особенности

Высокая точность и защита от помех‌: автоматический выбор частоты (412 Гц/825 Гц/1280 Гц) помогает минимизировать помехи. Точность измерения сопротивления заземления может достигать ±2% показаний±5dgt в диапазоне 0,000–10,00 кОм.

Прочная и портативная конструкция‌: поставляется в ящике для инструментов базовой станции промышленного класса, рассчитанном на давление 200 кг. Он легкий (базовая станция 2,7 кг) и подходит для использования в полевых условиях.

Широкий диапазон измерений‌: Сопротивление заземления: 0,000–200 кОм; Удельное сопротивление грунта: 0,00 Ом·м–9999 кОм·м; Заземление/напряжение переменного тока: 0,001–600,0 В.

Удобство использования: большой ЖК-дисплей с подсветкой, индикатор выполнения теста, индикатор обратного отсчета и интуитивно понятный функциональный диск/кнопки. Он может автоматически обнаруживать помехи (предупреждение о ШУМЕ >5 В) и условия перегрузки (дисплей OL).

Управление данными‌: хранит до 300 наборов данных. Данные можно хранить, просматривать, удалять на устройстве и передавать через RS232/USB на ПК с помощью прилагаемого программного обеспечения для составления отчетов и печати.

Соответствие безопасности‌: соответствует IEC61010-1 (CAT III 300 В, CAT IV 150 В), с защитой от перегрузки и четкими предупреждениями о безопасности, касающимися изоляции, предельных значений напряжения (не более 600 В) и правильной работы.

Приложения

VS-3001 широко используется в отраслях, где требуются надежные испытания систем заземления и анализ почвы, в том числе:

Электротехника‌ – Тест

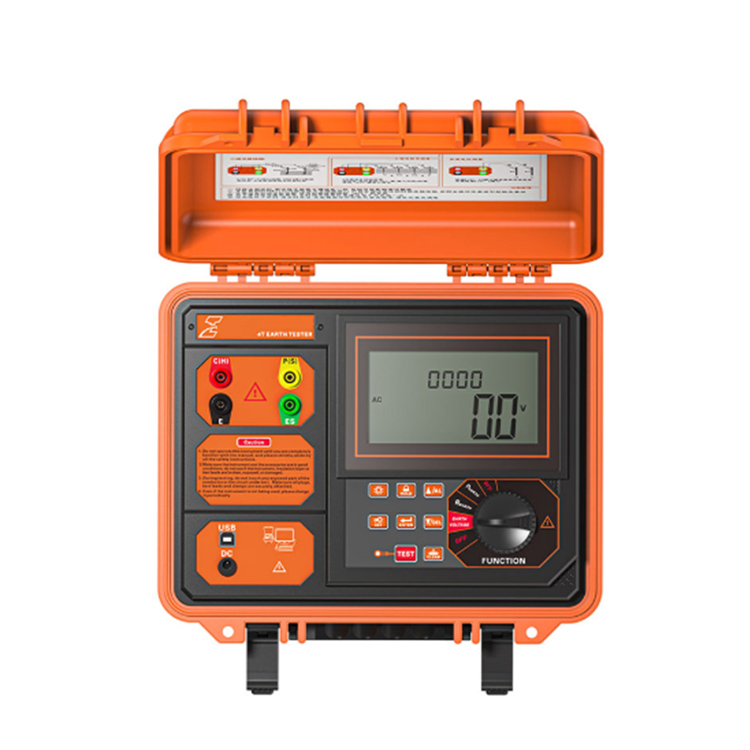

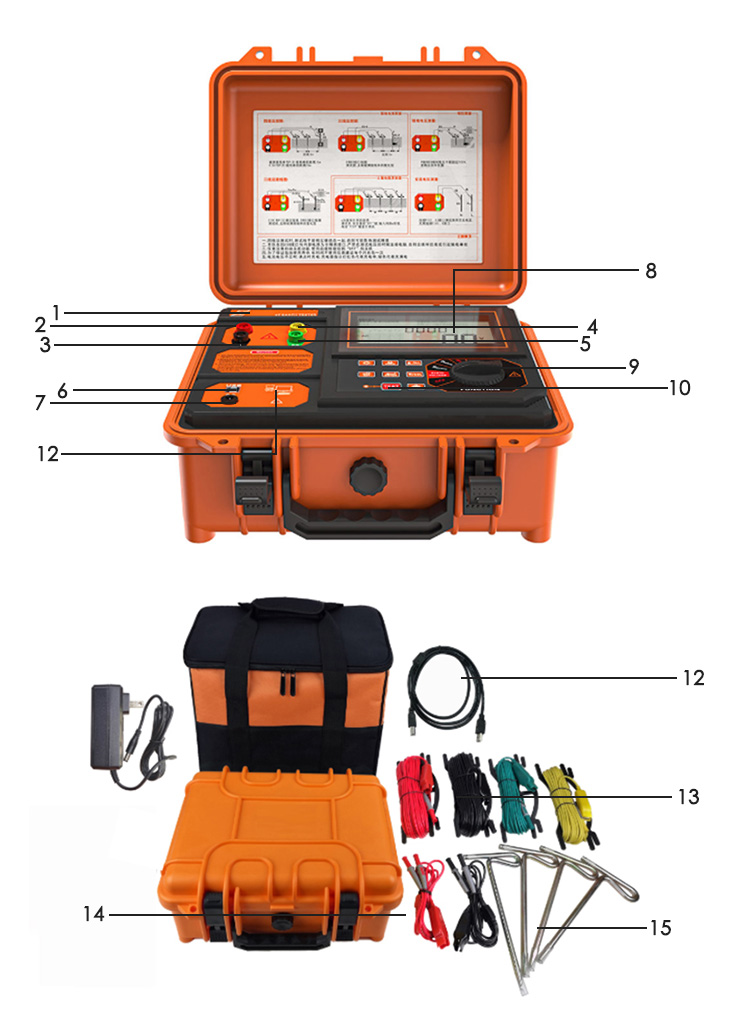

Структура

1: Размещение модели продукта

2: Интерфейс C(H): текущий полюс

3: Интерфейс E: полюс заземления

4: Интерфейс P(S): полюс напряжения

5: интерфейс ES

6: USB-интерфейс

7: порт зарядки

8: ЖК-дисплей

9: функциональная кнопка шестеренки

10: Ключевая область

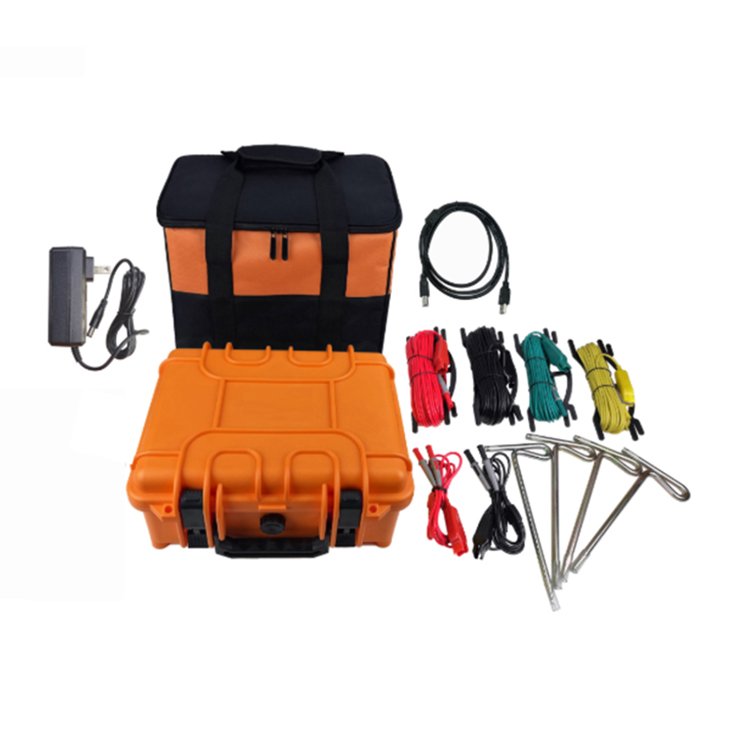

11: USB-кабель для передачи данных

12: счетчик S480

13: 4 стандартные тестовые линии

14: 2 простые тестовые линии

15: Вспомогательный заземляющий стержень

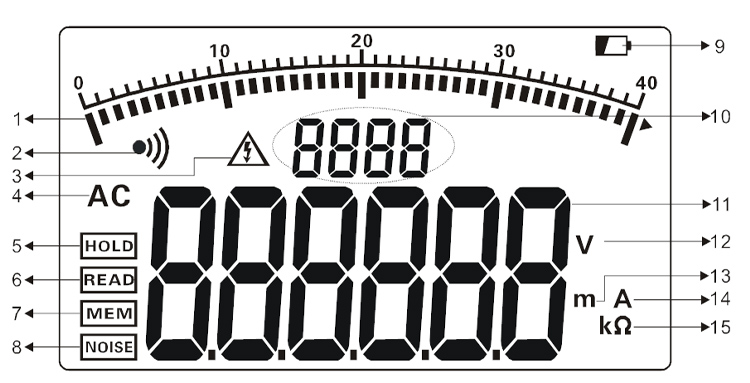

1. Индикатор выполнения теста (отображение хода теста, динамическое отображение)

2. Индикатор тревоги (отображается при активации функции сигнализации и мигает при превышении порога сигнализации)

3. Индикация перенапряжения (отображается, когда проверяемое напряжение превышает 30 В, напоминая о необходимости обратить внимание на безопасность)

4. инструкции по связи

5. Индикация удержания данных (отображается при нажатии клавиши HOLD для удержания данных)

6. Инструкция по просмотру данных (отображается при длительном нажатии кнопки HOLD в течение 3 секунд для входа в просмотр данных)

7. Индикация сохранения данных (отображается, когда данные сохраняются при удержании данных нажатием клавиши HOLD)

8. Индикация сигнала помех (отображается, когда напряжение помех превышает 5 В)

9. Индикатор низкого заряда батареи

10. Индикация количества сохраняемых групп данных.

11. Тестовые данные

12. Символ единицы напряжения.

13. Символ единицы длины.

14. Символ текущей единицы измерения

15. Символ подразделения сопротивления.

Компания не несет ответственности за другие убытки, возникшие в результате неправильного использования.

Содержание данного руководства пользователя не должно использоваться в качестве причины для использования продукта для специальных целей.
